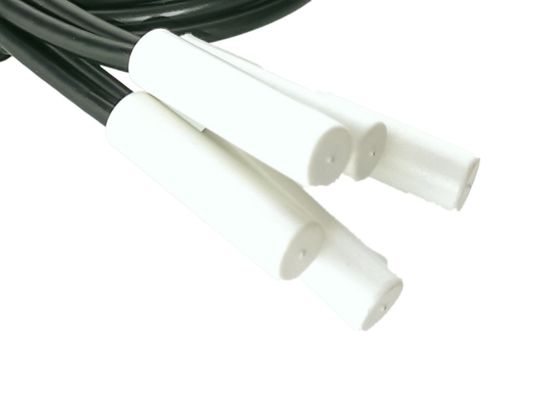

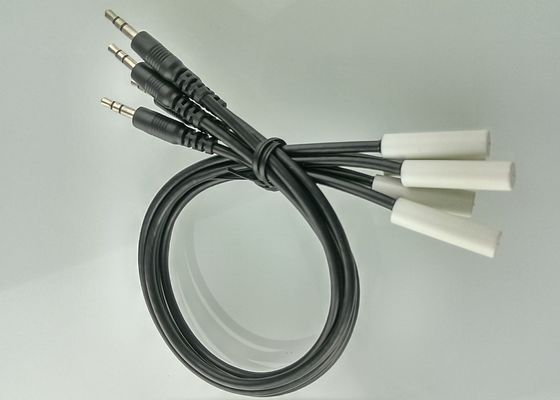

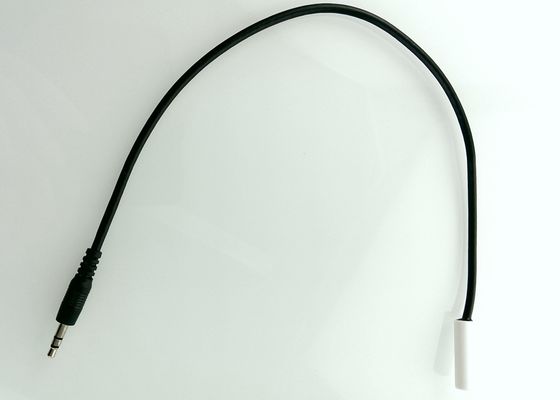

Tutoriel Arduino Réservoir à poissons Thermomètre numérique imperméable à l'eau DS18B20 Micro Capteur de température 300mm Avec prise audio 3,5mm
Application du projet
Contrôles thermostatiques; Systèmes industriels; Produits de consommation; Thermomètres; Tout système sensible à la chaleur; Réservoir de poissons (environnement d'eau salée).
Je vous en prie. TéléchargerJe ne sais pas.
Dimension (mm)
Diagramme de câblage interne
Pin 1 Soudure au GND noir;
Pin 2 Soudure au DQ blanc;
Pin 3 Soudure au VDD rouge;
Liste des matériaux
- Je ne sais pas. | Nom du matériau | Article/PN |
2 | La puce | Puce de capteur numérique DS18B20 (Importé Dallas Maxim original) |
2 | Le revêtement | Résine époxy (noire) |
2 | Logements | F8*30 coquille en nylon |
2 | Fil de plomb | Pour la peau: Ligne de gel de silice ou TPE ((Noir ou gris), Neri: Teflon,AWG24 * 3C, OD3.4mm, L=300mm |
2 | Le terminal | 3.5 mm prise audio (3 pôles, noir) |
Définition
C'est le dernier capteur de température numérique DS18B20 de Maxim IC. Il rapporte des degrés C avec une précision de 9 à 12 bits, -55C à 125C (+/-0.5C).Chaque capteur a un numéro de série unique 64 bits gravé dedans - permet un grand nombre de capteurs à utiliser sur un bus de donnéesC'est une partie merveilleuse qui est la pierre angulaire de nombreux projets de gestion des données et de contrôle de la température.
La structure
DS18B20 est un capteur de température imperméable à l'eau emballé dans un boîtier métallique et imperméable à l'eau.Il utilise un seul fil et il est possible de mettre jusqu'à 127 capteurs sur un code et mesurer la température à 127 endroits différents en utilisant un seul fil.!
Caractéristiques
Monture murale à température ambiante.
Un boîtier en plastique ABS à fort impact.
Montage à la surface ou au mur.
Disponible avec un Maxim DS18S20
Aucune alimentation externe n'est requise ou peut être alimentée en option pour un fonctionnement plus rapide.
Adressage automatique unique du périphérique.
Large plage de mesure de température: -55°C à +125°C (-67°F à +257°F)
Adopte la puce DS18B20 capteur de température, haute précision et sensible
Chaque broche de la puce est séparée par la chaleur tuyau rétrécissable et scellé par l'adhésif à l'intérieur, éviter le court-circuit et imperméable
Choix idéal pour l'environnement, le laboratoire, le réfrigérateur, la voiture, la surveillance de la température de serre
Résistance à la souplesse, meilleure conductivité thermique.
Plage d'alimentation: de 3,0 V à 5,5 V
Plage de température de fonctionnement : -55°C à +125°C (-67°F à +257°F)
Plage de température de stockage: -55°C à +125°C (-67°F à +257°F)
Précision dans la plage de -10°C à +85°C: ±0,5°C.
Spécification
Plage de température (téflon): | -55 à 125 oC |
Précision (-10 à + 85 oC): | -0,5 à +0,5 oC |
Précision (-55 à +122 oC): | -2 à +2 oC |
Résolution (DS18S20): | 0.5 oC |
Résolution (DS18B20) - Programmable: | 00,0625 ou 0,5 oC |
Voltage d'alimentation: | 3.0 à 5,5 volts |
Courant actif: | 1 milliampère |
Courant de veille: | 100 nanoampères |
Logic d'entrée élevé: | 2.2 à 5,5 volts |
Logic d'entrée faible: | -0,3 à +0,8 volts |
Les dimensions (L X W X D): | 2.40 x 1.85 x 0.93 pouces |
![]() | ![]() |
![]() | ![]() |
Pour une fiche de données détaillée, veuillez télécharger le fichier PDF ici:Je vous en prie.![]() |
