RTD Classe B PT100 Capteur de micro-température de résistance en platine de 2 mètres de long avec un boîtier en acier inoxydable 304 de 6x50 mm
Avantages de l'utilisation d'une RDT
Le RTD est l'un des capteurs de température les plus précis, il offre non seulement une bonne précision, mais aussi une excellente stabilité et répétabilité.La plupart des RTD standard OMEGA sont conformes à la classe B DIN-IECLes RTD sont également relativement immunisés contre le bruit électrique et sont donc bien adaptés à la mesure de la température dans les environnements industriels, en particulier autour des moteurs.générateurs et autres équipements à haute tension.
Je vous en prie. TéléchargerJe vous en prie.
Dimension (mm)
- Je ne sais pas. | Nom du matériau | Article/PN |
1 | Logements | Φ6,0 × 50 mm en acier inoxydable (SUS304) |
2 | Élément | Résistance au platine: PT100 (classe B) |
3 | Le revêtement | Résine époxy |
4 | Fil de plomb | Le PVC 80°C AWG24*2 (rouge et blanc) OD5.2 (gris) |
5 | Le terminal | E0508 Terminaux isolés tubulaires (rouge) |
R/N | Résistance nominale à 0°C ((Ω) | Résistance Tolérance à 0°C | Grade de tolérance | Résister à l'essai de tension (Sec) | Résistance d'isolation (MΩ) | Plage de température de fonctionnement |
Pt100 | 100 | ± 0,30°C | B. Pour | Casque et câbles entre AC1750V pour 2S, pas de panne, phénomène de flashover | Mesure de la résistance à l'isolation entre la coque et les fils DC500V, eau > 100MΩ | -45°C à 180°C |
Graphique des températures de résistance
T (°C) |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Résistance (Ω) | ||||||||||
- 50 ans. | 80.31 | |||||||||
- Quarante - 30 ans - 20 ans. - 10 ans 0 |
84.27 88.22 92.16 96.09 100.00 |
83.87 87.83 91.77 95.69 99.61 |
83.48 87.43 91.37 95.30 99.22 |
83.08 87.04 90.98 94.91 98.83 |
82.69 86.64 90.59 94.52 98.44 |
82.29 86.25 90.19 94.12 98.04 |
81.89 85.85 89.80 93.73 97.65 |
81.50 85.46 89.40 93.34 97.26 |
81.10 85.06 89.01 92.95 96.87 |
80.70 84.67 88.62 92.55 96.48 |
0 10 20 30 40 |
100.00 103.90 107.79 111.67 115.54 |
100.39 104.29 108.18 112.06 115.93 |
100.78 104.68 108.57 112.45 116.31 |
101.17 105.07 108.96 112.83 116.70 |
101.56 105.46 109.35 113.22 117.08 |
101.95 105.85 109.73 113.61 117.47 |
102.34 106.24 110.12 114.00 117.86 |
102.73 106.63 110.51 114.38 118.24 |
103.12 107.02 110.90 114.77 118.63 |
103.51 107.40 111.29 115.15 119.01 |
50 60 70 80 90 |
119.40 123.24 127.08 130.90 134.71 |
119.78 123.63 127.46 131.28 135.09 |
120.17 124.01 127.84 131.66 135.47 |
120.55 124.39 128.22 132.04 135.85 |
120.94 124.78 128.61 132.42 136.23 |
121.32 125.16 128.99 132.80 136.61 |
121.71 125.54 129.37 133.18 136.99 |
122.09 125.93 129.75 133.57 137.37 |
122.47 126.31 130.13 133.95 137.75 |
122.86 126.69 130.52 134.33 138.13 |
100 110 120 130 140 |
138.51 142.29 146.07 149.83 153.58 |
138.88 142.67 146.44 150.21 153.96 |
139.26 143.05 146.82 150.58 154.33 |
139.64 143.43 147.20 150.96 154.71 |
140.02 143.80 147.57 151.33 155.08 |
140.40 144.18 147.95 151.71 155.46 |
140.78 144.56 148.33 152.08 155.83 |
141.16 144.94 148.70 152.46 156.20 |
141.54 145.31 149.08 152.83 156.58 |
141.91 145.69 149.46 153.21 156.95 |
150 160 170 180 190 |
157.33 161.05 164.77 168.48 172.17 |
157.70 161.43 165.14 168.85 172.54 |
158.07 161.80 165.51 169.22 172.91 |
158.45 162.17 165.89 169.59 173.28 |
158.82 162.54 166.26 169.96 173.65 |
159.19 162.91 166.63 170.33 174.02 |
159.56 163.29 167.00 170.70 174.38 |
159.94 163.66 167.37 171.07 174.75 |
160.31 164.03 167.74 171.43 175.12 |
160.68 164.40 168.11 171.80 175.49 |
200 | 175.86 | 176.22 | 176.59 | 176.96 | 177.33 | 177.69 | 178.06 | 178.43 | 178.79 | 179.16 |
DÉTAGES TÉCNICES - Temps de réponse
Élément de capteur de température RTD en film mince de platine
Le temps de réponse à 63,2% (constante de temps) et à 90% du changement de température dans l'eau de mélange et l'air calme lorsque le changement de température de T1 à T2 est de 100% est le suivant.
Le type | Taille | L'eau de mélange | L' air est calme | ||||||
---|---|---|---|---|---|---|---|---|---|
630,2% | 90% | 630,2% | 90% | ||||||
Élément de capteur de température RTD en film mince de platine | 1632 | 0.3 | 0.7 | 4.3 | 9.9 | ||||
2005 | 0.4 | 0.9 | 4.8 | 11.1 |
Type d'élément | Élément de capteur de température RTD |
---|---|
Temps de test. | T1: Temps réduit.![]() T2: Temps élevé. ![]() |
Méthode d'essai | Le point de mesure du produit est fixé à température ambiante.mesurée à la constante de temps et à 90% du temps de réponse après mise dans de l'eau de remuer et de l'air calme dont la différence de température avec la température ambiante est suffisanteTout de suite. Le temps de réponse est une moyenne de T1 ![]() ![]() |
Nombre d'heures | RTE du JIS C1604 |
La notification
Ces données sont mesurées dans un environnement spécifié.
En fonction de l'environnement et de l'état de mesure, le résultat sera différent.
Spécification de l'élément PT100
Code du produit | Pour le CRZ1632R-100. |
![]() ![]() |
|
---|---|---|---|
Classe | Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail. | ||
Temps et plage | F0.1 ((1/3B) | - 20 à 150![]() (-4 à +302 F) |
|
F0.15 (A) | - 40 à 300![]() (-40 à +572 F) |
||
F0.3 (B) | - 70 à 400![]() (-94 à +752 F) |
||
F0.6 (((2B) | - 70 à 400![]() (-94 à +752 F) |
||
La valeur maximale de l'échantillon doit être égale ou supérieure à: | 1.6x3.2x1.1 | ||
Le numéro de l'élément | - Je ne sais pas. | ||
Valeur de la résistance | Pt 100 | ||
Courant de mesure | Moins de 1 mA | ||
Matériel du fil de plomb | Nickel au placage | ||
Dimension du fil de plomb (mm) (DxL) |
φ0.2x11 est | ||
Résistance au coefficient de température (TCR) | 0.003851 | ||
Stabilité | 200![]() |
![]() ![]() |
|
400![]() |
![]() ![]() |
Temps de réponse (90% de réponse) |
AIR | L'eau |
|
---|---|---|---|
V=1,0 m/s | V = 3,0 m/s | ||
10 | 7 | 0.3 |
Auto-chauffage | Condition | Autopréchauffement![]() |
||
---|---|---|---|---|
0.5 mA | 1 mA | Pour les appareils à commande numérique | ||
Air immobile sans MgO | - | 0.10 | 0.49 | |
Avec poudre de MgO | - | 0 | 0.08 |
* 2mA pour Pt100 est hors norme
Questions fréquemment posées

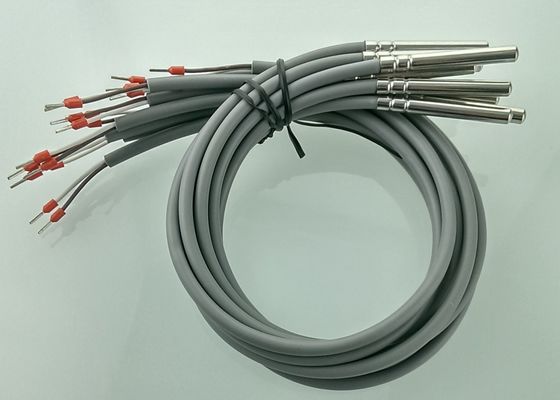

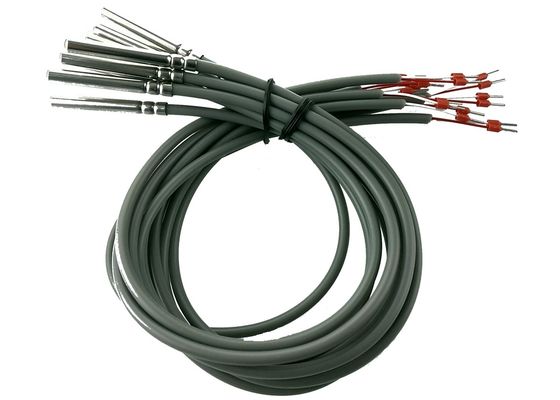

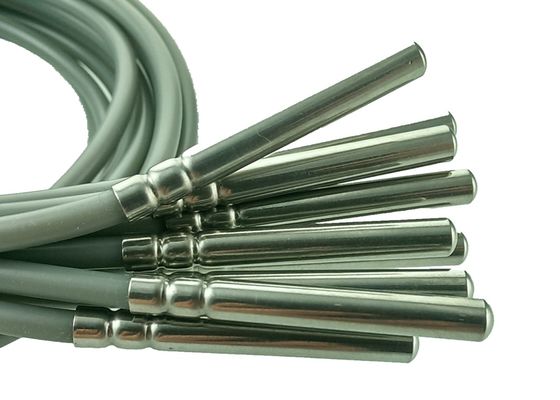

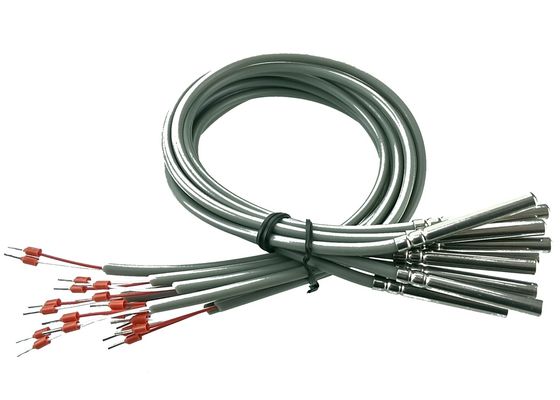

Photos du produit
