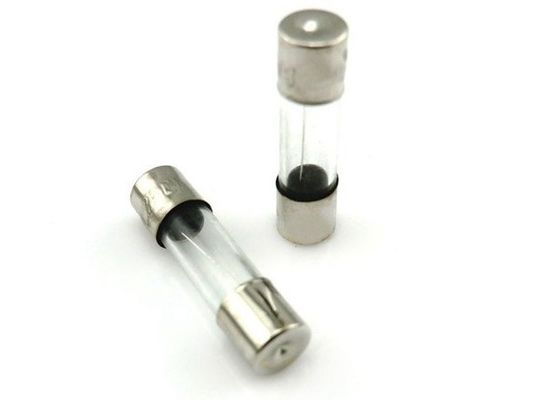

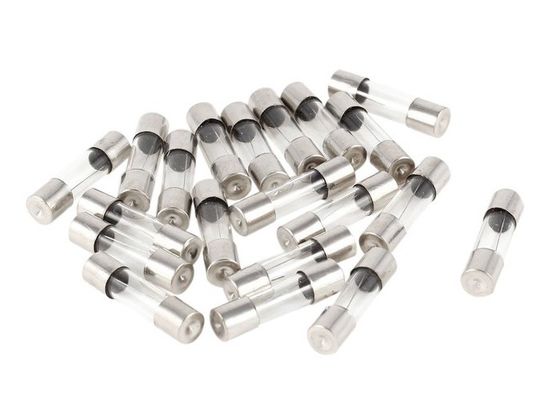

Fuseau de tube en verre miniature classé par American UL 3.15 A 250V 5 mm x 20 mm Temps moyen de retard à souffle lent Fuseaux à cartouche T
Applications
Utilisé comme protection supplémentaire dans un appareil ou un équipement d'utilisation pour assurer une protection individuelle des composants ou des circuits internes.
Je vous en prie. TéléchargerJe vous en prie.
Définition
5 × 20 mm de fusible de cartouche de cartouche en verre résistant aux surtensions à retard de temps conçu selon les spécifications de la CEI.
Caractéristiques
• Conçu selon les normes internationales (CEI) pour une utilisation mondiale

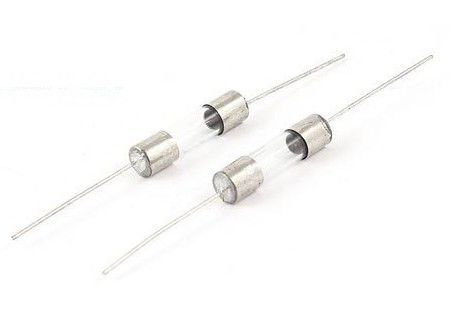

• Disponible sous forme de cartouche et de plomb axial
• Répond à la spécification IEC 60127-2, feuille 3 pour les fusibles à décalage temporel
• Conforme à la directive RoHS et sans plomb.
• Délai moyen, faible capacité de rupture

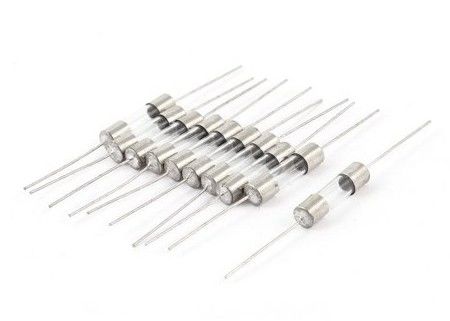

• Disponible avec des conduites axiales en option
• Taille physique de 5 mm x 20 mm
• Tubes en verre, construction de capuchon en laiton nickelé
• Conçu selon les normes UL/CSA 248-14
Approbation par l'agence
Rating de la tension |
Agence |
Plage d'ampères |
Numéro du dossier de l'agence |
Pour les appareils à commande numérique | L.U. | Pour les véhicules à moteur électrique | E340427 ((JDYX) |
C-UL | Pour les véhicules à moteur électrique | E340427 ((JDYX7) | |
PSE | Pour les véhicules à moteur électrique | En attente | |
Le KTL | Pour les véhicules à moteur électrique | En attente |
Dimension (mm)
![]() |
![]() |
Je ne veux pas. |
Nom de la partie |
Matériel |
1 |
Le plafond |
D'une épaisseur n'excédant pas 1 mm |
2 |
Corps |
Tubes en verre |
3 |
Élément de fusible |
Alliage |
4 |
Fil de plomb |
Copper plaqué en étain |
Je suis désolée.
Les spécifications (A=125V/B=250V)
Partie Je ne veux pas. |
Ampères Rating |
Voltage Rating |
Déchirure Capacité |
Je suis...2La fusion Intégrale (A)2.S) |
STC0100A/B | 100 mA | 250 V ou 125 V |
Les caractéristiques suivantes sont utilisées:
"Précédent de commande" est un système de commande de commande de commande.
100A@250V AC (1,25A à 3,5A);
200A@250V CA (4A à 10A).
|
0.005 |
STC0125A/B: Les données sont fournies à l'autorité compétente | 125 mA | 250 V ou 125 V | 0.01 | |
STC0160A/B | 160 mA | 250 V ou 125 V | 0.02 | |
STC0200A/B: Les données sont fournies à l'autorité compétente | 200 mA | 250 V ou 125 V | 0.04 | |
STC0250A/B: Les données sont fournies par les autorités compétentes. | 250 mA | 250 V ou 125 V | 0.06 | |
STC0300A/B | 300 mA | 250 V ou 125 V | 0.08 | |
STC0315A/B | 315 mA | 250 V ou 125 V | 0.10 | |
STC0350A/B | 350 mA | 250 V ou 125 V | 0.13 | |
STC0400A/B | 400 mA | 250 V ou 125 V | 0.19 | |
STC0500A/B: Les données sont fournies à l'autorité compétente | 500 mA | 250 V ou 125 V | 0.32 | |
STC0630A/B | 630 mA | 250 V ou 125 V | 0.54 | |
STC0750A/B | 750 mA | 250 V ou 125 V | 0.93 | |
STC0800A/B | 800 mA | 250 V ou 125 V | 1.16 | |
STC1100A/B | 1A | 250 V ou 125 V | 2.5 | |
Le système d'exploitation de l'appareil doit être conforme aux exigences suivantes: | 1.25A | 250 V ou 125 V | 4.2 | |
STC1150A/B | 1.5A | 250 V ou 125 V | 6.2 | |
STC1160A/B | 1.6A | 250 V ou 125 V | 11 | |
Le système d'exploitation de l'appareil doit être conforme aux exigences de la présente directive. | 2A | 250 V ou 125 V | 20 | |
STC1250A/B | 2.5A | 250 V ou 125 V | 39 | |
STC1300A/B | 3A | 250 V ou 125 V | 64 | |
STC1315A/B | 3.15A | 250 V ou 125 V | 69 | |
STC1350A/B | 3.5A | 250 V ou 125 V | 70 | |
STC1400A/B | 4A | 250 V ou 125 V | 83 | |
STC1500A/B | 5A | 250 V ou 125 V | 90 | |
STC1600A/B | 6A | 250 V ou 125 V | 102 | |
STC1630A/B | 6.3A | 250 V ou 125 V | 126 | |
STC 1700A/B | 7A | 250 V ou 125 V | 129 | |
STC 1800A/B | 8A | 250 V ou 125 V | 147 | |
Le système d'exploitation de l'appareil doit être conforme aux exigences de la présente directive. | 10A | 250 V ou 125 V | 221 | |
STC2120A/B | 12A | 250 V ou 125 V | - | |
STC2150A/B | 15A | 250 V ou 125 V | - | |
STC2160A/B | 16A | 250 V ou 125 V | - | |
STC2200A/B | 20A | 250 V ou 125 V | - |
Caractéristiques de fonctionnement
Pourcentage d'ampères(dans) |
Le temps du souffle |
100%* Dans | 4 heures Min |
135%* Dans | 1 heure maximum |
200%* Dans | 120 secondes maximum |
Courbe moyenne du courant dans le temps
Comment identifier et remplacer un fusible en panne
Un fusible est un composant de sécurité dans les appareils électroniques et électriques et il explosera s'il y a un courant excessif.
Un court-circuit, une surcharge ou une défaillance de l'appareil sont les principales causes d'un courant excessif.
Si vous mettez le mauvais fusible dans l'appareil, cela peut entraîner des blessures corporelles, un incendie et des dommages accrus à votre appareil cassé.
Ne jamais remplacer un fusible avec un ampérage plus élevé parce que votre appareil peut absorber plus de courant que prévu et tout cela peut vous exploser au visage.
Ne mettez pas non plus le fusible en parallèle ou en série
Parfois, vous pouvez mettre un fusible de courant nominal plus petit si par exemple votre appareil est nommé pour tirer 300 mA mais le fusible est de 500 mA alors vous pouvez mettre un fusible qui est proche de 300 mA mais pas inférieur à 300 mA
Les fusibles sont identifiés par l'ampérage (A), la tension (V), la vitesse de combustion (rapide soufflage, lent soufflage, retard de temps), la taille et le matériau (céramique, verre, plastique, fibre de verre)
Il y a des fusibles axiaux ou pigtail avec du fil à l'extrémité et ils sont faits pour le soudage sur PCB
Un souffle lent peut supporter plus de courant, puis ils sont marqués pour une petite quantité de temps et ils sont marqués T et ampérage (T2A, T1A, T0,25A) et souffle rapide sont soufflant au courant marqué,ils sont marqués F (F2A), F1A)
Les valeurs de tension n'ont pas été indiquées en courant alternatif ou en courant continu.
Les fusibles en céramique sont plus stables, certains céramiques sont également remplis de sable pour une protection supplémentaire et ils peuvent gérer un courant nominal plus élevé (plus de 15 A)
Le verre est transparent et souffle plus vite car il n' a pas de sable qui absorbe la chaleur.
Exemples: la plupart des multimètres utilisent un fusible à souffle rapide 5x20 mm
Dans cette étape, vous aurez besoin de déconnecter le dispositif qui ne fonctionne pas
Ce n'est pas si difficile que vous avez juste besoin de déconnecter la prise qui va à la prise principale
Je recommande aussi d' éteindre l' appareil d' abord
N'ouvrez JAMAIS l'appareil qui est toujours connecté au système principal!
Les fusibles sont généralement à l'entrée de l'appareil alors regardez près de la prise électrique
Lorsque vous retirez le fusible tirez doucement pour ne pas endommager le fusible ou certains composants
Si vous avez un fusible en verre vous pouvez facilement voir si le fusible est brûlé ou non
Pour les types de céramique, vous aurez besoin d'un vérificateur de continuité/multimètre/omètre
Pour le vérificateur de continuité
Mettez le fusible sur le plomb noir et rouge et si vous entendez un bip que votre fusible est OK, si il n'y a pas de bip le fusible est brûlé
Pour multimètre/ohmmètre
Réglez le multimètre à l' réglage ohm (le plus proche de 1Ω) et mettre un fil à chaque extrémité du fusible et regarder l'affichage
Si le compteur montre un moins de 1Ω alors le fusible devrait être OK, si il montre qu'il n'y a pas de connexion (sur mon multimètre est 1 sur le côté gauche) alors le fusible est brûlé
Vérifiez un capuchon sur le fusible, le PCB ou le manuel pour les qualifications du fusible
Il devrait y avoir écrit quelque chose comme: T2A250V, F1A250V qui est la cote de sécurité
T est pour le fusible à souffle lent et F pour le fusible à souffle rapide
2A ou 1A est Amperage notation son nombre habituellement juste et A
250V est la tension nominale de son numéro et V
Et puis il suffit de mesurer la taille du fusible
Dans le petit appareil électrique est généralement 5x20mm
Il y a 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm et 10x38mm
