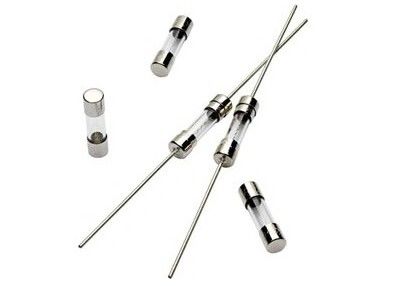

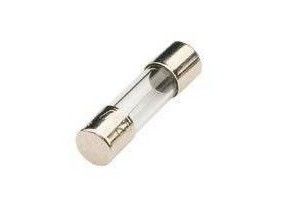

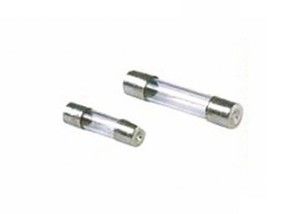

VDE PSE CCC KTL UR cUR Fuseau à tube en verre à retard de temps 6.3A 250V 5x20mm avec code du système harmonisé 8536100000
Applications
- Protection primaire dans les équipements
- Des lumières LED
- Le système UPS.
- Les sources d'alimentation
- Des produits blancs
- Appareils ménagers
Je vous en prie. TéléchargerJe vous en prie.
Normes et approbations des agences
Les normes:conformément à la norme IEC60127-1, à la norme IEC60127-3 et à la norme GB9364.1, GB9364.3.
Approbation par l'agence
Rating de la tension |
Agence |
Plage d'ampères |
Numéro du dossier de l'agence |
250 V ou plus | UR | Pour les véhicules à moteur électrique | E340427 ((JDYX2) |
C-UR | Pour les véhicules à moteur électrique | E340427 ((JDYX8) | |
Le CCC | Pour les véhicules à moteur électrique | 2016010207899506 | |
VDE | 1A, 2A,3.15A,5A,6.3A | 40037363 | |
PSE | 200 mA ~ 10 A | Pour les produits de l'annexe I, point 1. | |
Le KTL | 200 mA ~ 10 A | Le produit doit être présenté sous forme d'une couverture. |
Taille de la structure (mm)
![]() |
![]() |
Performances électriques
Partie Je ne veux pas. |
Ampères Rating |
Voltage Rating |
Voltage maximal La chute (mv) |
Je suis...2La fusion Intégrale (A)2.S) |
Approbation par l'agence |
||||
UR | VDE | Le CCC | PSE |
Le KC
|
|||||
Le nombre d'heures de travail | 200 mA | 250 V ou plus | 1500 | 0.1 | ● | ○ | ○ | ○ | ○ |
TBC0250A | 250 mA | 250 V ou plus | 1300 | 0.18 | ● | ○ | ○ | ○ | ○ |
TBC0315A | 315 mA | 250 V ou plus | 1100 | 0.3 | ● | ○ | ○ | ○ | ○ |
TBC0400A | 400 mA | 250 V ou plus | 1000 | 0.65 | ● | ○ | ○ | ○ | ○ |
TBC0500A | 500 mA | 250 V ou plus | 900 | 0.85 | ● | ○ | ○ | ○ | ○ |
TBC0630A | 630 mA | 250 V ou plus | 300 | 1.6 | ● | ○ | ○ | ○ | ○ |
Le numéro de référence est TBC0800A. | 800 mA | 250 V ou plus | 250 | 2.3 | ● | ○ | ○ | ○ | ○ |
TBC1100A | 1A | 250 V ou plus | 150 | 3.5 | ● | ● | ● | ● | ● |
TBC1125A | 1.25A | 250 V ou plus | 150 | 4.3 | ● | ○ | ○ | ○ | ○ |
TBC1160A | 1.6A | 250 V ou plus | 150 | 7.2 | ● | ○ | ○ | ○ | ○ |
Le TBC1200A | 2A | 250 V ou plus | 150 | 10 | ● | ● | ● | ● | ● |
TBC1250A | 2.5A | 250 V ou plus | 120 | 22 | ● | ○ | ○ | ○ | ○ |
TBC1315A | 3.15A | 250 V ou plus | 100 | 39 | ● | ● | ● | ● | ● |
TBC1400A est un | 4A | 250 V ou plus | 100 | 54 | ● | ○ | ○ | ○ | ○ |
TBC1500A | 5A | 250 V ou plus | 100 | 115 | ● | ● | ● | ● | ● |
TBC1630A | 6.3A | 250 V ou plus | 100 | 200 | ● | ● | ● | ● | ● |
Le TBC1800A | 8A | 250 V ou plus | 100 | 320 | ● | ○ | ○ | ○ | ○ |
TBC2100A | 10A | 250 V ou plus | 100 | 510 | ● | ○ | ○ | ○ | ○ |
Des normes dépassées
Pourcentage d'ampères(dans) |
Heures d'ouverture Pour les véhicules à moteur électrique |
Heures d'ouverture Le nombre de points de contact est le plus élevé. |
210%* Dans |
2 minutes au maximum |
5 minutes au maximum |
275%* Dans |
600 ms à 10 s |
600 ms à 15 s |
400%* Dans |
150 ms à 3 s |
150 ms à 5 s |
1000%* Dans |
20 ms à 300 ms |
20 ms à 400 ms |
Emballage
Le type | Détails |
Produits en vrac |
500/200 pièces en vrac par sac poly; 10 sacs en polyester par boîte intérieure; 4 boîtes intérieures par carton extérieur |
Taille du carton |
Boîte intérieure:L240±2 * W170±2 * H110±2 Carton extérieur:L390±5 * W240±5 * H250±5 |
Option appropriée pour le fuseur
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

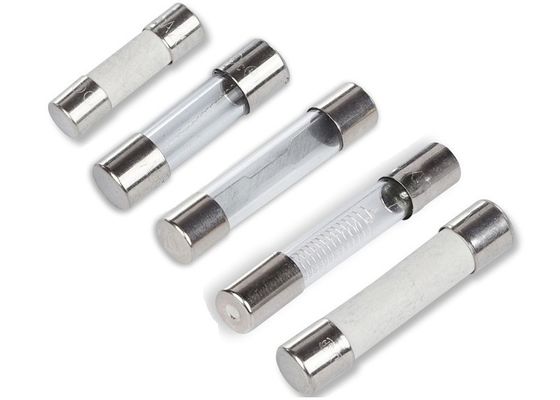

Les fusibles: quelles sont les différences pratiques entre les fusibles pour cartouches en céramique et en verre?
Pour être sûrs, on parle de fusibles de taille d = 5 mm et l = 20 mm?
Mon expérience est que les fusibles en céramique, comparés aux fusibles en verre, ont tendance à être meilleurs quand il s'agit de choses comme l'arrêt (" déclenchement ", " soufflage ") lors d'événements à fort courant.Une estimation approximative est que les meilleurs fusibles ont un corps en céramique et contiennent du sable pour éteindre les arcs qui apparaissent lorsque le fusible exploseIl y a vraiment de très grandes différences entre les différents fusibles, même quand ils ont tous la même note de base (par exemple: "6.3 A,TCertaines partent tout simplement en silence, d'autres explosent avec un spectacle massif et bruyant comprenant des morceaux volants de matière lumineuse.
Cela étant dit, je suis sûr que vous pouvez obtenir des fusibles en céramique vraiment pauvres et vous pouvez probablement obtenir des fusibles en verre qui sont en fait bons et ont été approuvés à toutes les normes que vous pouvez demander (UL, VDE, ...).
Parfois, une certaine pièce d'équipement a obtenu son marque UL avec un fabricant et un modèle de fusible particulier.
