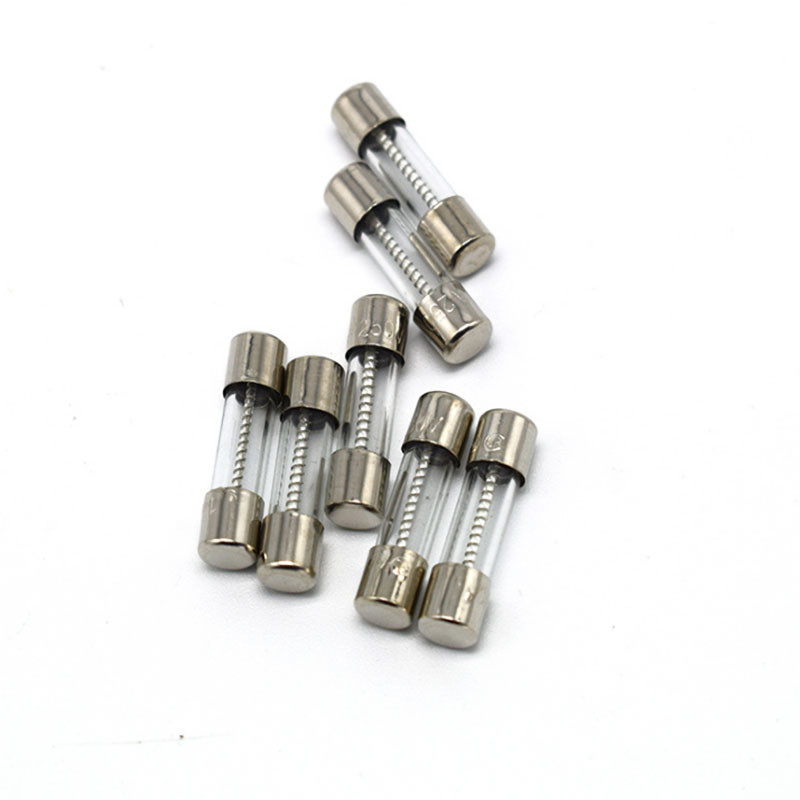

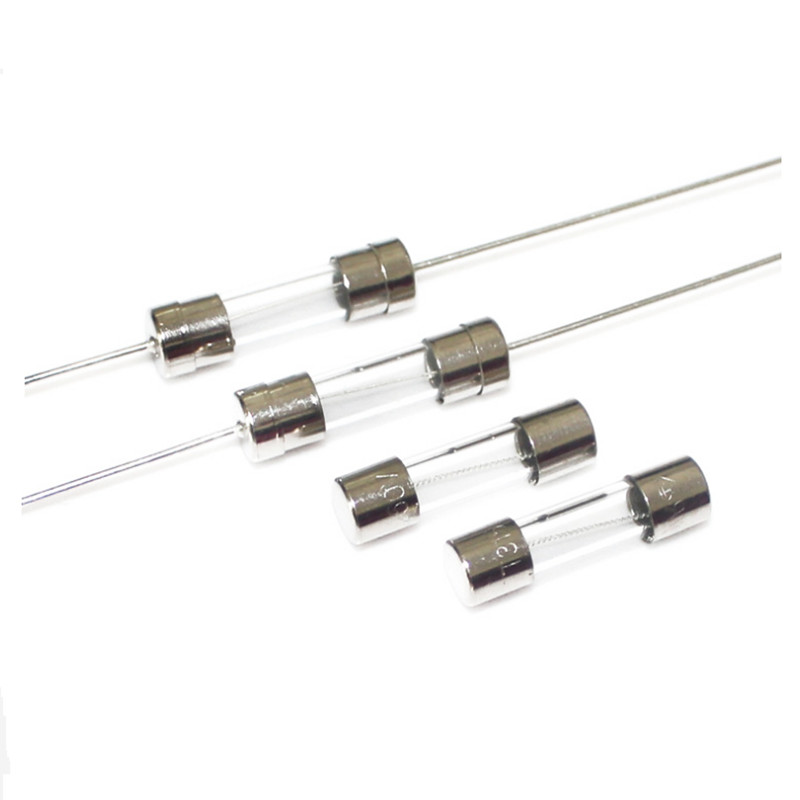

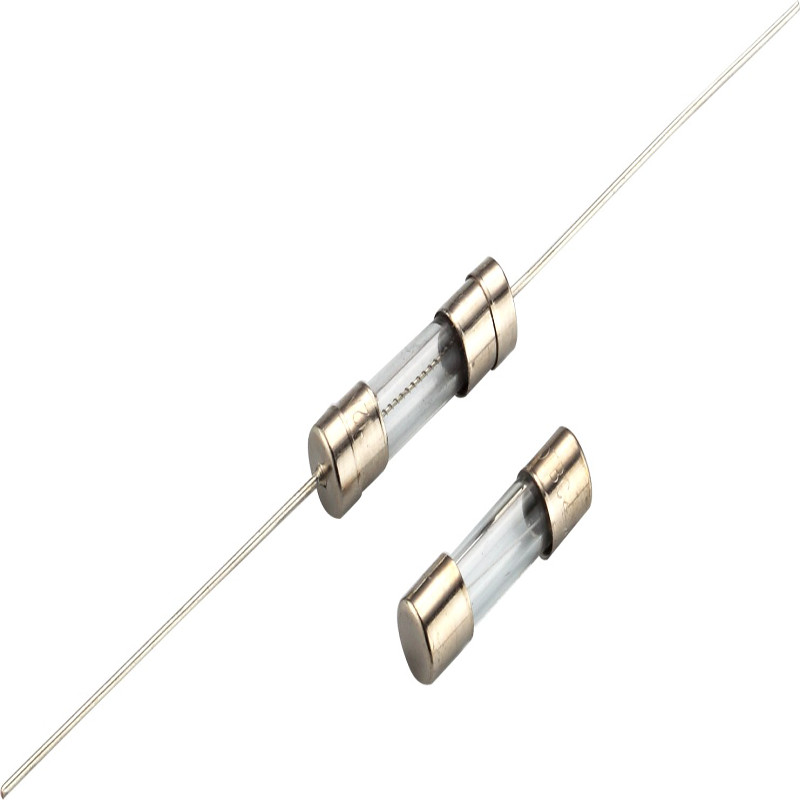

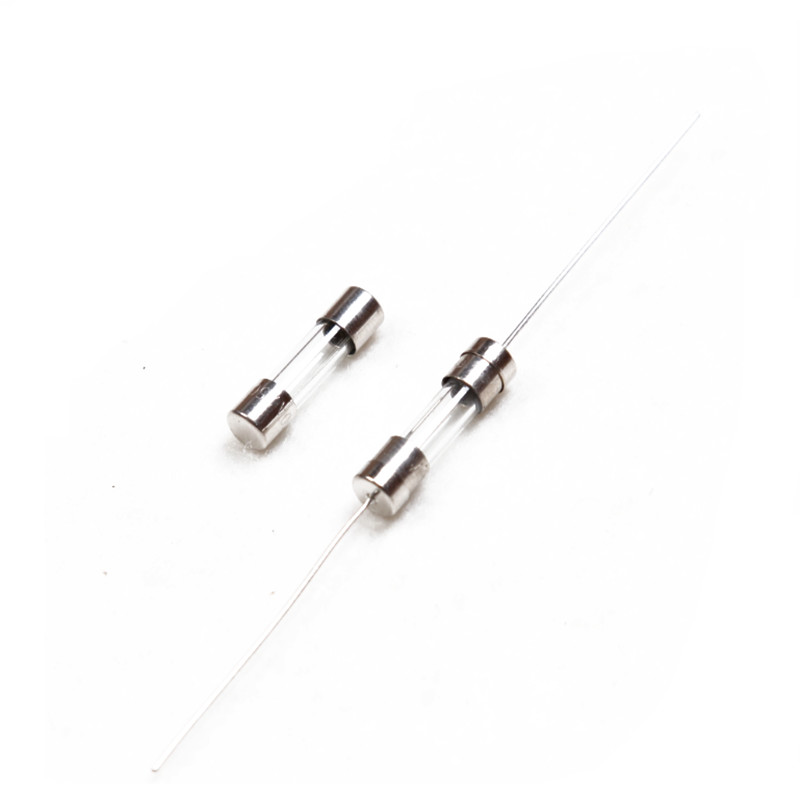

Série 4E 4.6x15 mm Fuseau en verre à souffle lent
Spécification du fusible en verre à souffle lent axiale au plomb
La norme d'essai: UL248-1 UL248-14 Nombre d'interruptions:
10000 ampères à 125 V CA
35 ampères à 250 V CA (100mA-1A)
100 Ampères à 250 V AC ((1.25A-6.3A)
Température de fonctionnement: -55°C à +125°C Matériaux:Tapes de finition:laiton nickelé
Tubes de verre: fil de verre Fil de plomb: fil de cuivre en conserve
Couvercle intérieur: cuivre nickelé
Méthode de soudage: soudage par ondes: 260 °C, 10 secondes maximum
Soudage manuel: 350 °C, 5 secondes maximum
Caractéristiques du fusible en verre à souffle lent axiale au plomb
• Conçu selon la norme UL/CSA 248.
• Slo-Blo, fusible de carrosserie en verre dans un emballage compact.
• Ce fusible économe en espace est idéal pour l'éclairage, l'alimentation électrique et les adaptateurs.
Principaux paramètres des fusibles en verre à souffle lent à plomb axiale
Dessin dimensionnel du fusible en verre à souffle lent axiale au plomb (mm)
Numérotation des pièces des fusibles en verre à souffle lent axiaux au plomb
| Partie |
Ampères |
Voltage |
I2T fusion intégrale |
| Je ne veux pas. |
Rating |
Rating |
(A2.S) |
| 4E0100A/B. Pour les appareils à commande numérique |
100 mA |
250 V ou 125 V |
0.004 |
| 4E0125A/B. Pour les appareils à combustion |
125 mA |
250 V ou 125 V |
0.008 |
| 4E0160A/B |
160 mA |
250 V ou 125 V |
0.015 |
| 4E0200A/B. Pour les appareils à combustion |
200 mA |
250 V ou 125 V |
0.025 |
| 4E0250A/B. Pour les appareils à combustion |
250 mA |
250 V ou 125 V |
0.04 |
| 4E0300A/B: |
300 mA |
250 V ou 125 V |
0.065 |
| Pour les appareils à commande numérique |
315 mA |
250 V ou 125 V |
0.075 |
| Pour les appareils à commande numérique |
350 mA |
250 V ou 125 V |
0.09 |
| Pour les appareils à commande numérique |
400 mA |
250 V ou 125 V |
0.13 |
| 4E0500A/B. Pour les appareils à combustion |
500 mA |
250 V ou 125 V |
0.28 |
| 4E0630A/B. Pour les appareils à commande numérique |
630 mA |
250 V ou 125 V |
0.42 |
| 4E0750A/B. Pour les appareils à commande numérique |
750 mA |
250 V ou 125 V |
0.7 |
| Pour les appareils à commande numérique |
800 mA |
250 V ou 125 V |
0.8 |
| 4E1100A/B: |
1A |
250 V ou 125 V |
1 |
| 4E1125A/B. Pour les appareils à commande numérique |
1.25A |
250 V ou 125 V |
2.5 |
| 4E1150A/B. Pour les appareils à commande numérique |
1.5A |
250 V ou 125 V |
2.8 |
| 4E1160A/B. Pour les appareils à moteur électrique |
1.6A |
250 V ou 125 V |
3.5 |
| 4E1200A/B: |
2A |
250 V ou 125 V |
12.8 |
| 4E1250A/B. Pour les appareils à commande numérique |
2.5A |
250 V ou 125 V |
18 |
| 4E1300A/B |
3A |
250 V ou 125 V |
19 |
| 4E1315A/B |
3.15A |
250 V ou 125 V |
21 |
| 4E1350A/B: |
3.5A |
250 V ou 125 V |
34 |
| 4E1400A/B: |
4A |
250 V ou 125 V |
52 |
| 4E1500A/B: |
5A |
250 V ou 125 V |
80 |
| 4E1630A/B |
6.3A |
250 V ou 125 V |
115 |
Caractéristiques de fonctionnement des fusibles en verre à souffle lent axiaux au plomb
| Pourcentage d'ampères |
Heures d'ouverture |
| 100% du produit |
4 heures Min |
| 135% |
1 heure maximum |
| 200% |
120 s au maximum |
| 1000% |
10 ms Min |
Recommandations pour l'installation de fusibles en verre à souffle lent axiale au plomb
Proposez la méthode d'installation comme indiqué sur la figure suivante.
A. Installation horizontale
B. Installation verticale
C. Installation verticale
Fuses de tubes en verre et en céramique
Automobiles
Utilisés dans les voitures d'anciens modèles, les fusibles à tubes de verre sont aujourd'hui principalement utilisés dans les applications d'accessoires automobiles.La vaste gamme de fusibles en verre Cooper Bussmann comprend de nombreux types et tailles en plus de ceux énumérés dans ce catalogueAppelez Cooper Bussmann pour plus de détails sur le produit si vous avez des exigences qui ne sont pas couvertes ici.
Appareils électroménagers
Les tubes en verre et en céramique sont souvent utilisés pour protéger les appareils électroménagers et les appareils électroniques grand public..Les fusibles sont la méthode de protection préférée en raison de leur précision, de leur petite taille et de leur fiabilité.deux tailles de fusibles remplaçables par l'utilisateur sont trouvéesLes dimensions de l'appareil sont les suivantes: 1/4 x 11/4 x 5 x 20 mm.
Types de fusibles
Il existe deux types de fusibles de base pour les appareils électroménagers et les appareils électroniques grand public: les fusibles à action rapide ou à retard.les fusibles à action rapide sont constitués d'un seul fil ou d'une seule bande métalliqueLa plupart des fusibles électroniques ont la tension et l'amplitude sur le capuchon.Le type de fusible peut généralement être identifié visuellement.En outre, le manuel du propriétaire indiquera le fusible de remplacement correct de manière générique.
Les fusibles pour tubes en verre et en céramique varient par leur diamètre et leur longueur:
Les fusibles de l'AGU: 13/32 x 11/2
Les fusibles ABC, AGC, GBB, MDA, MDL et MDQ: 1/4 x 11/4
Les fusibles AGX: 1/4 x 1
Les fusibles GBC: 1/4 x 31/32
Les fusibles pour AGW: 1/4" x 7/8"
Les fusibles AGA: 1/4 x 5/8
Les fusibles SFE ont un diamètre de 1/4 ′′ et changent de longueur à mesure que les ampères augmentent
Les fusibles GDA, GDB, GDC, GMA, GMC et GMD: 5 x 20 mm
Critères de sélection des fusibles
Pour les applications électroniques/électriques, le fusible doit être de 125 V ou plus.
La tension doit être égale ou supérieure à celle du fusible à remplacer (125 V pour le courant domestique; 12 V pour l'automobile; 24 V pour les véhicules lourds).
Le fusible doit correspondre à la caractéristique requise du fusible: soit un fusible à action rapide soit un fusible à retard.
L'amplitude doit correspondre à celle du fusible d'origine.
Une note sur la notation de tension
Tous les fusibles ont une tension nominale. Pour maintenir la sécurité, cette tension nominale ne doit pas être dépassée dans l'application, bien qu'il soit acceptable d'utiliser un fusible nominale plus élevé dans une application à basse tension.Par exemple: Un fusible de 125 volts est approprié pour le ménage (110V) ou l'automobile (12V), tandis qu'un fusible de 32 volts est approprié pour l'automobile (12V), mais pas pour le ménage (125V).Remplacez toujours un fusible par un fusible de même ou plus haute tension.
