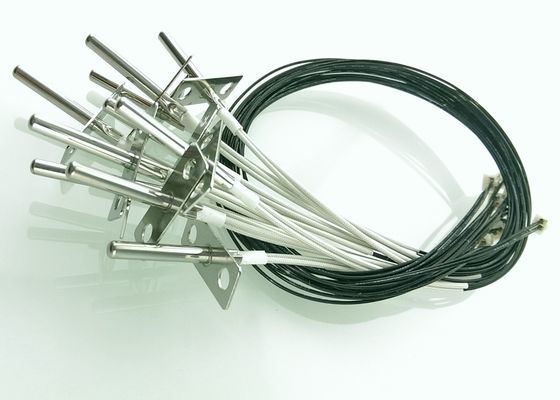

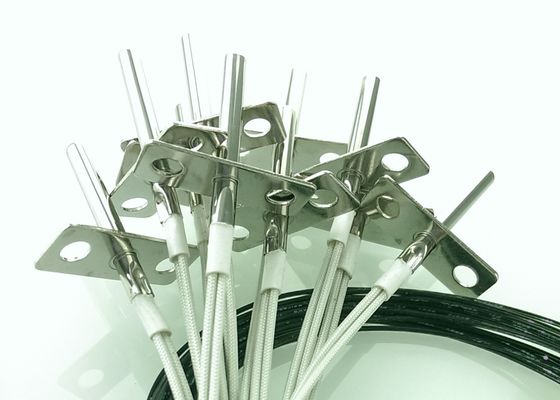

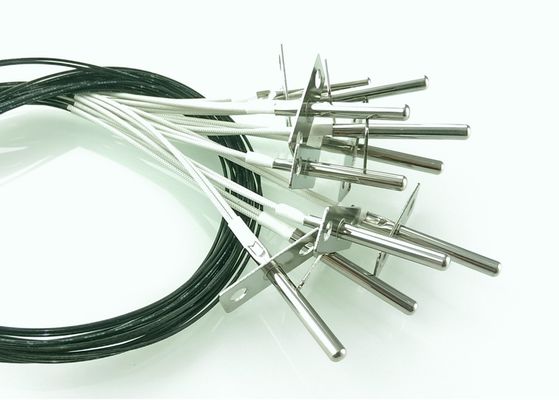

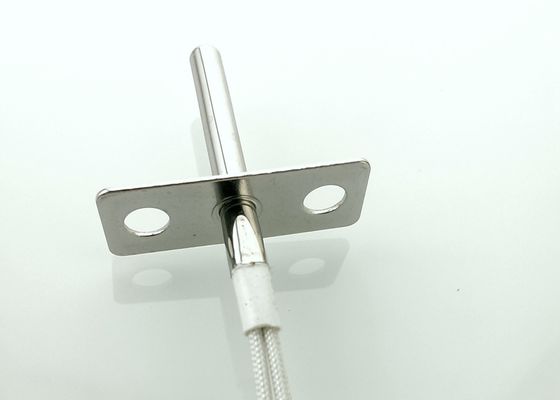

Aide à la cuisine à haute température réfrigérateur four à distance sonde micro capteur de température 100K 3950 avec acier inoxydable 4x50mm
Définition
La sonde de température vous permet de cuire les rôtis et la volaille à la température interne exacte que vous voulez, en éliminant le travail de devinette pour déterminer si un morceau de viande est prêt ou non.Vous pouvez utiliser la sonde de température avec le four mis à cuireLorsque vous utilisez la sonde de température, la température interne est affichée sur l'écran lorsqu'elle atteint 100°F.
Je vous en prie. TéléchargerJe vous en prie.
Dimension(mm)
- Je ne sais pas. | Components | Matériel et spécifications | Qu'est-ce qui est arrivé? | Les États membres |
1. | Logements | ø4×50+12×20 en acier inoxydable | 1 | |
2. | Élément | R25=100KΩ±1% B25/50=3950K±1% DD | 1 | |
3. | Télécommunications | L'exposition à l'humidité doit être maintenue à une température minimale de 200 °C. | 2 | Blanc |
4. | Enveloppe | ø4 60±5 tuyaux en fibre de verre | 1 | Blanc |
5. | Le terminal | Décapage d'étain |
- Je ne sais pas. | Nom de l'article | Le signe | Conditions d'essai | - Je ne sais pas. | Valeur normale | Je suis désolée. | Unité |
1. | Résistance à 25°C | R25 |
Ta = 200 ± 0,05°C PT¥0,1mw |
9.9 | 10 | 10.1 | KΩ |
2. | B Valeur | B25 à 50 | ![]() |
3910.5 | 3950 | 3989.5 | K |
3. | Facteur de dissipation | σ | Ta = 25 ± 0,5°C | 2.5 | / | Mw/°C | |
4. | Constante de temps | τ | Ta = 25 ± 0,5°C | / | / | 20 | seconde |
5. | Résistance à l'isolation | / | Pour les appareils à courant alternatif: | 100 | / | / | MΩ |
6. | Résister à la tension | / | Pour les appareils à commande numérique: | 5 | / | / | Le sec. |
7. | Plage de température de fonctionnement | / | / | - 10 ans | / | +200 (tête) | °C |
![]() |
![]() |
![]() |
![]() |
![]() |
- Je ne sais pas. | Nom de l'article | Exigences techniques | Conditions d'essai et méthode |
1. | Test de température élevée |
DR/R25£ ± 3%
DB/B£ ± 3%
Aucun changement avec tension de résistance, Performance de l'insulation. Il n'a pas été endommagé. |
200 ± 5 °C, puissance à 500 ± 24 heures, DC0,2 mA |
2. | Température basse | -10 ± 5 °C, puissance à 500 ± 24 heures, DC0,2 mA | |
3. | Résister à l'humidité | Conserver dans un environnement à 55 ± 2°C, 90% à 95% d'HRA pendant 240 ± 24 heures | |
4. | Essai du cycle de température | La température ambiante doit être supérieure ou égale à la température ambiante. | |
5 | Épreuve d'électrification par charge | Puissance DC1mA, 500 heures à température ambiante et humide. | |
6 | Tests de traction | Appliquer une force de 2 kg dure 1 minute. | |
7 | Essai de chute | Chute libre dans le sol en béton à partir d'une hauteur de 1 m, 10 cycles. | |
8 | Épreuve de vibration | Plage de fréquences:1055 Hz Amplitude totale 1,52 mm 1 cycle 1 minute, direction et temps X, Y, Z axes 2 heures chacun. | |
9 | Épreuve de flexion | Coupe de 180° du site de liaison du fil et de la résine époxy. 10 fois aller-retour |
Comment vérifier un capteur de température du four?
Un capteur de four défectueux est le plus souvent responsable d'un message d'erreur F3 ou F4 sur les fours à commande électronique.F3-E3, E0-F3, E1-F3, E2-F3 et E3-F3 ainsi qu'un simple affichage erroné de la température sur la manette.
Bien que la sonde de capteur elle-même soit le plus souvent la cause d'un code de défaut F3 ou F4, ce n'est pas une certitude.Un problème dans le harnais de câblage entre le contrôle et le capteur ou le contrôle électronique lui-même pourrait entraîner l'affichage des mêmes codes d'erreurIl sera nécessaire d'isoler la cause réelle de l'état de défaut afin de la corriger.
La plupart des capteurs de four ont une plaque de montage fixée à la paroi arrière de l'intérieur de la cavité du four.Cette plaque de montage est généralement maintenue en place par 2 vis qui passent à travers elle dans la doublure arrière du four pour la maintenir en place.
Test du capteur de four
Le test du capteur doit être effectué pendant que le problème se produit.Si le problème apparaît dès la sélection d'une fonction de four et avant même le début du chauffage, le capteur lui-même peut être testé pour voir s'il est conforme aux spécifications.Le capteur de four le plus courant actuellement utilisé devrait mesurer environ 1080 ohms à température ambiante. Voir ci-dessous un tableau détaillé de température/résistance.
Une fois que l'alimentation a été déconnectée de l'appareil(faireNe pasIl suffit de s'appuyer sur les commandes désactivées!), les vis de montage des capteurs peuvent être retirées.Les vis de montage peuvent parfois être rouillés ou saisis en place donc assurez-vous un bon tournevis est utilisé de sorte que les têtes de vis ne se dépouillent pas dans le processus.
Une fois les vis de retenue retirées, le capteur doit pouvoir être tiré (au moins légèrement) dans la cavité du four.Il devrait y avoir un bloc terminal en plastique sur les fils qui peut avoir à être manipulé pour le faire passer par le trou dans la cavité arrière du fourUne fois terminé, le connecteur peut être déconnecté pour accéder aux bornes du fil du capteur afin d'effectuer un test de résistance.
Si les têtes de vis de montage du capteur ne sont pas visibles de l'intérieur de la cavité du four, le capteur doit être monté à l'arrière.le panneau arrière de la gamme ou du four peut devoir être retiré pour accéder au connecteur de montage du capteur et du harnais pour le tester et le remplacerSur un four intégré, cela peut impliquer de retirer l'appareil de son boîtier.
Une fois que la connexion du capteur est accessible, réglez un ohmètre sur l'échelle R x 10 ohms ou R x 1K ohms et testez entre les deux bornes métalliques du bloc de connexion du capteur.
Message d' erreur ~ Seulement pendant l' utilisation ~
Si le message d'erreur (ou l'affichage erroné de la température) n'apparaît que pendant l'utilisation, il serait dangereux de tenter de retirer le capteur pour l'essai pendant que le four est chaud.Dans ce cas, il sera nécessaire de trouver où les fils de circuit du capteur se fixent à la commande électronique pour effectuer des essais à ce point.
L'accès aux connexions de la commande électronique dépendra de la conception de l'appareil en question.Souvent, les fils de capteur de température seront de couleur violette où ils se connectent à la commande, mais vérifiez le schéma de câblage de l'appareil particulier pour être sûr.
Installez un thermomètre de four dans le four et faites fonctionner l'appareil jusqu'à ce que le problème se produise.Débrancher l'appareil(faireNe pasIl suffit de s'appuyer sur les commandes qui sont éteintes!), accéder à la commande, isoler le câblage du capteur et mesurer la résistance du circuit du capteur.Les valeurs doivent être proches de celles indiquées dans le tableau suivant à différentes températures du four..
Approche commune du capteur de four. | |
---|---|
Température (F/C) | Résistance (ohms) |
70 ° F / 21 ° C | ~1080 +/-4. Je vous en prie.9 |
100 ° F / 37,7 ° C | ~1143 +/-6.0 |
250 ° F / 121 ° C | - 1453 +/-8. - Je ne sais pas.9 |
350 ° F / 176,6 ° C | - 1654 +/-10.8 |
450 ° F / 232 ° C | - 1852 +/-13. - Je ne sais pas.5 |
55 ° F / 287,7 ° C | - 2047 +/-15. - Je ne sais pas.8 |
Les températures sont de 650 °F / 343,3 °C. | - 2237 +/-18. - Je ne sais pas.5 |
900 ° F / 482,2 ° C | ~ 2697 +/-24.4 |
* Ne s'applique pas aux anciens capteurs GE # WB21X158 |
Si vos lectures diffèrent grandement du tableau ci-dessus, le capteur peut être suspect mais son câblage est toujours possible.Une fois que le four est complètement refroidi mesurer la résistance du circuit du capteur à nouveau à la connexion de commande. Ensuite, débranchez le capteur lui-même (voir ci-dessus) et mesurez directement ses lectures. Si ces deux tests mesurent la même chose,Cela indiquerait généralement que le câblage n'est pas le problème laissant le capteur comme le coupable le plus probable.
Nom de l'entreprise
Certains modèles de la gamme Kenmore ont un fusible thermique dans le harnais de câblage du capteur de four. Une défaillance de celui-ci pourrait être responsable d'un code de défaut F3 au lieu du capteur lui-même ou de son harnais de câblage.Vérifiez le schéma de câblage de la gamme pour cette possibilitéSur les modèles utilisant ce dispositif de sécurité supplémentaire, il peut parfois être trouvé à l'intérieur de la console de commande.
Un conseil
Souvent, un capteur de remplacement n'a pas le même connecteur de connexion que le capteur d'origine utilisé.L'utilisation de noix de fil de céramique ou de porcelaine au lieu de plastique assure qu'elles ne fondent pas avec la chaleur du fourSurtout sur les modèles auto-nettoyants.
