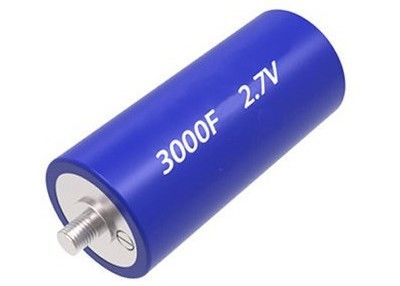

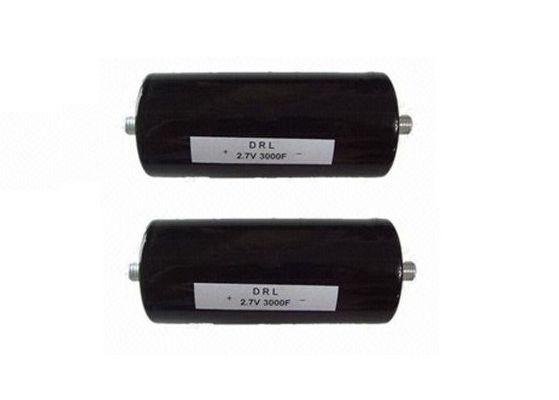

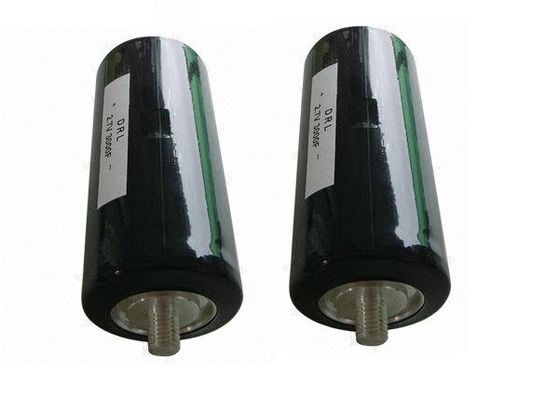

EDLC Condensateur électrique à double couche 2.7V 3000F Supercondensateurs avec borne à filetage Ultracondensateurs ESR bas
Condensateur électrique à double couche (EDLC)
Capacité de la cellule ultracondensateur: 3000,0 F -10/+20%
Voltage: 2,7 V
Les dimensions: L = 138 mm, OD = 60,7 mm
Plage de température: -40°C à +65°C
Caractéristiques: Voltage de fonctionnement de 2,7 V Résistance interne ultra-faible Plus d'un million de cycles de travail Applications de bornes filetées:Puissance de secours Réseau de stabilisation Transports Sous-systèmes automobiles Puissance du système ferroviaire
Je vous en prie. TéléchargerJe vous en prie.
Définition
Les supercondensateurs PowerStor sont des dispositifs uniques à très haute capacité utilisant une construction électrochimique à double couche (EDLC) combinée à des matériaux de haute performance.Cette combinaison de technologies avancées permet à Eaton d'offrir une grande variété de solutions de condensateurs adaptées à des applications spécifiquesLes cellules de supercondensation de la série DRL60 offrent une énergie et une puissance élevées dans un facteur de forme normalisé.
Dimension(mm)
Code de taille | DxL | D+/- 0,2 mm | L+3 mmmax | H+/- 0,5 mm | H2+/- 0,5 mm |
Les autres | 60x138 | 60 | 138 | 14 | 12 |
Caractéristiques
Capture et réutilisation d'énergie (hybrides) pour l'automobile, les camions, les mines, la construction, les équipements et les grues
Énergie à distance pour capteurs, LED, interrupteurs
Longue durée de conservation de l'énergie, jusqu'à 20 ans
ESR ultra-faible pour une densité de puissance très élevée
Large plage de température de fonctionnement
Sans entretien
Puissance de secours rentable et récupération d'énergie importante
Faibles coûts d'exploitation
Efficacité élevée (> 98%) dans de larges conditions environnementales
Solution verte de haute fiabilité
Application du projet
Puissance de secours
Puissance maximale de rasage, puissance d'impulsion
Démarrage du moteur
Capture et réutilisation d'énergie (hybrides) pour l'automobile, les camions, les mines, la construction, les équipements et les grues
Énergie à distance pour capteurs, LED, interrupteurs
Notes de crédit
Capacité | 3 000 F à 3 400 F |
Voltage de fonctionnement maximal | 2Pour les appareils électroniques |
Voltage de surtension | 2Pour les appareils à commande numérique |
Tolérance de capacité | 0% à +20% |
Plage de température de fonctionnement | -40 °C à +65 °C |
Plage de température de fonctionnement étendue |
-40 °C à +85 °C (avec tension) dérivation à 2,30 V / 2,45 V @ + 85 °C) |
Caractéristiques
Conditions atmosphériques standard
Sauf indication contraire, la plage standard de conditions atmosphériques pour les mesures et les essais est la suivante:
Température ambiante: de 15 à 35 °C
Humidité relative: de 25% à 75%
Pression de l'air: de 86 à 106 kPa
En cas de doute sur les résultats, la mesure doit être effectuée dans les conditions suivantes:
Température ambiante: 20 °C ± 2 °C
Humidité relative: 60 à 70%
Pression de l'air: de 86 à 106 kPa
Plage de température de fonctionnement
La plage de température ambiante dans laquelle le condensateur peut fonctionner en continu à tension nominale
est de -40°C à 60°C.
Apprenons à connaître les supercondensateurs!
Théorie
Les supercondensateurs agissent comme n'importe quel autre type de condensateur, mais ils peuvent stocker d'énormes quantités d'énergie.Beaucoup de condensateurs que vous auriez vu dans les circuits audio ont des capacitants tels que 470uf ou 680uf (micro farads)Les condensateurs utilisés dans les applications RF à haute fréquence peuvent être aussi petits que 1pf (pico farad).Applications d'accouplement ou de découplage, ou des applications de lissage par courant alternatif (il y a de gros bouchons dans votre alimentation standard par courant alternatif qui servent à lisser l'ondulation sur la ligne).
Les supercondensateurs peuvent être utilisés dans les applications d'énergie solaire, les applications de sauvegarde de batterie, les applications de batterie, les applications de lampe de poche, etc.Outre le fait que le supercondensateur peut être chargé très rapidement en raison de leur faible résistance interneLes batteries contiennent des produits chimiques nocifs, et meurent avec le temps. si vous manipulez vos super condensateurs avec soin, vous mourrez avant qu'ils ne.Mais il y a des règles.
Les supercondensateurs ne dégagent pas de gaz comme les batteries au plomb, mais ils ne peuvent pas stocker autant de puissance non plus.ou capacité totaleOn en parlera plus tard.
Il y a vraiment beaucoup à dire sur les condensateurs, et vous ne voulez pas passer votre journée entière à me les énumérer, alors revenons aux bases.Vous êtes intéressé par.
Capacités: condensateurs contre supercondensateurs
Ces termes peuvent être utilisés pour la tension, la puissance, le courant, la résistance, l'inductivité, etc.Nous ferons la même chose.L'explication ci-dessous vous aidera également à comprendre la capacité d'un supercondensateur par rapport à un condensateur standard.
Comprendre la terminologie de la capacité
1pf (pico farad) = 0,000000000001 farad
1nf (nano farad) = 0,000000001 farad
1uf (micro farad) = 0,000001 farad
1mf (milli farad) = 0,001 farad
Le tableau de l'image est beaucoup plus détaillé. Cette page est une tentative de démontrer la capacité d'un supercondensateur.Un supercondensateur à un farad peut stocker un million de fois plus d'énergie à une tension normale.Un milliard de fois plus qu'un condensateur 1nf, et un billion de fois plus qu'un condensateur 1pf.
Cependant, les supercondensateurs ont des tensions nominales très faibles, telles que 2,5v, 2,7v et 5,5v (certaines valeurs communes).comme pour rendre nos condensateurs capables de charger jusqu'à une tension plus élevéeIl y a des sections qui viennent sur les configurations série/parallèle, ainsi que les méthodes de charge,et méthodes d'équilibrage.
Vous pouvez également utiliser des amplificateurs de tension CC-CC. Les amplificateurs DC-CC typiques prennent une tension d'environ 3,4 à 5 VDC et sont capables d'augmenter la tension de sortie.
