Stock 0.5$ IOT AP 1x1 MIMO WLAN à haute vitesse 150 Mbps Module USB WiFi HR6022 Solutions ODM avec AltoBeam ATBM6022 802.11n
1. Introduction

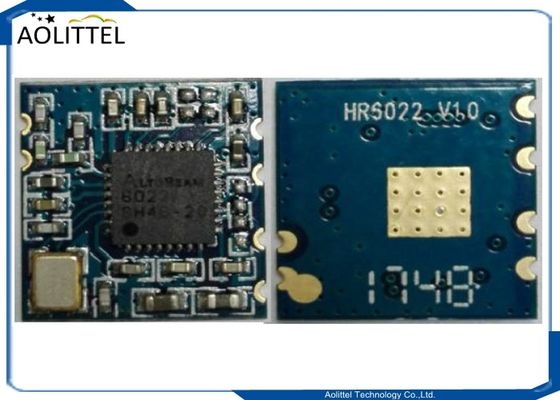

HR6022 est un dispositif d'interface réseau USB2.0 très intégré et d'excellentes performances Wireless LAN (WLAN).
1.1 Vue d'ensemble
Le matériel général du module est présenté à la figure 1.Il s'agit d'un single-chip hautement intégré 1*1 MIMO (Multiple In Multiple Out) LAN sans fil (WLAN) USB2.0 contrôleur d'interface réseau conforme à la norme 802.11n
Il combine un MAC, une bande de base capable de 1T1R, et RF dans une seule puce.Il est conçu pour fournir des performances excellentes avec une faible consommation d'énergie et de renforcer les avantages d'un système robuste et rentable.
1.2 RÉFÉRENCE de la spécification
Cette spécification est basée sur des références supplémentaires énumérées ci-dessous.
Les produits de base sont les suivants:
Les produits de base sont les suivants:
Les produits de base sont les suivants:
1.3 Caractéristiques du système
| La puce principale |
Pour les véhicules à moteur électrique à combustion |
| Fréquence de fonctionnement |
2.412 ∙ 2.484 GHz |
| Norme WIFI |
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
| Modulation |
802.11b: CCK ((11, 5,5 Mbps), QPSK ((2 Mbps), BPSK ((1 Mbps)
802.11 g/n: OFDM |
| ANP Taux de données |
802.11b: 11,5.5,2,1 Mbps
802.11g: 54,48,36,24,18,12,9,6 Mbps
802.11n: jusqu'à 150 Mbps |
| Sensibilité du récepteur |
130M: -70dBm@10% PER; 108M: -70dBm@10% PER; 54M:
-70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10%
Pour le calcul de l'efficacité de l'analyse, il est nécessaire de déterminer la quantité d'énergie utilisée. |
| Interface de l'hôte |
Une clé USB 2.0 |
| Portée de l'opération |
Jusqu'à 150 mètres en plein air |
| Puissance RF |
Les résultats de l'analyse de l'efficacité de l'énergie sont les suivants: |
| Antenne RF |
Antenne externe (résistance de 2,4 GHz à 50 Ohms) |
| Support du système d'exploitation |
Pour Android / Linux |
| Sécurité |
Le code de connexion est le code de connexion de l'application. |
| Consommation d'électricité |
3.3Vdc 300mA@11n Max |
| Température de fonctionnement |
Température ambiante -20 à +70°C |
| Température de stockage |
Température ambiante -40 à +70°C |
| Humidité |
5% à 90% maximum (sans condensation) |
| Dimension |
L'échantillon de l'échantillon doit être présenté à l'échantillon. |
2Spécification mécanique
2.1 Dessin de contour L13mm*W12.2mm

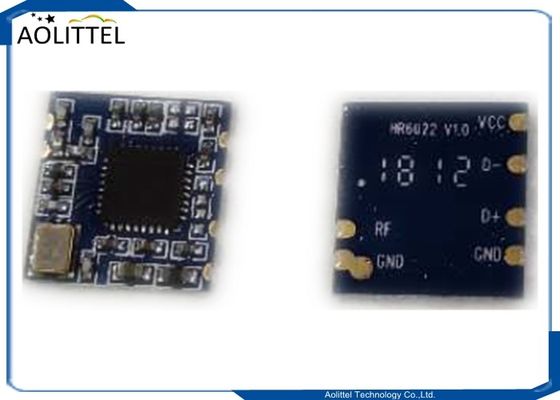

2.2 Définition de la broche de connecteur
| Une épingle |
Nom |
Définition |
| 1 |
Vbus |
3.3V entrée d'alimentation en courant continu |
| 2 |
Je ne sais pas. |
Nombre de données USB |
| 3 |
D+ |
DP de données USB |
| 4 |
Le GND |
Le sol |
| 5 |
RF GND |
Radiofrequence au sol |
| 6 |
La fourmi |
Antenne extérieure (2,4 GHz 50 Ohms) |
À propos de nous
Aolittel Technology Co., Ltd. nouveau projet
Principaux projets: production de cartes de circuits imprimés; traitement de puces SMT, test d'assemblage de plug-in DIP, conception de génération, OEM et autres services de production et de traitement en un seul endroit.
Aolittel Technology Co., Ltd est un fabricant professionnel de toutes sortes de produits électroniques.Plug-in DIP, l'assemblage, les essais, la conception de la production, les services de production et de transformation à guichet unique tels que les matériaux de fonderie.
Fabrique de cartes de circuits imprimés - avec une ligne de production automatique, surface d'usine de plus de 10 000 mètres carrés, peut être fabriquée: carte mono-panneau, double-panneau multi-couche, etc. ... capacité de production mensuelle de 60 000 mètres carrés.

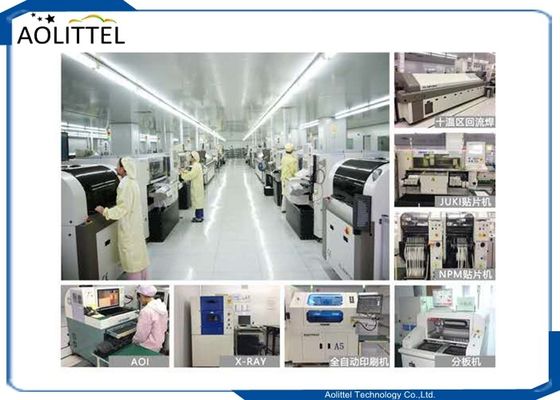

Traitement SMT SMT 5 lignes automatiques de production de patchs SMT à grande vitesse, surface d'usine de plus de 6000 mètres carrés, équipement AOI, rayons X, imprimante automatique,Panasonic NPM / JUK machine de placement 20, peut être placé tous les jours - mille cinq millions de points, toutes sortes de produits électroniques peuvent être produites et traitées.Ateliers antistatiques sans poussière de classe 000, fournissant une garantie fiable de la qualité de la production; fournissant des produits de haute qualité pour les clients nationaux et étrangers.
Les produits de l'entreprise sont: décodeurs, téléphones portables, GPS, routeurs, tablettes, consoles de jeux, cartes vidéo, cartes mères électriques, cartes mères de téléviseurs LCD, panneaux de commande d'équipement, etc...
Les entreprises adhérant à la philosophie d'entreprise "intégrité professionnelle, satisfaction du client, développement commun, avantages mutuels et gagnant-gagnant", avec une excellente qualité, un service attentionné,prix préférentiels pour chaque client de retour.
2.3 Référence de mise en page
