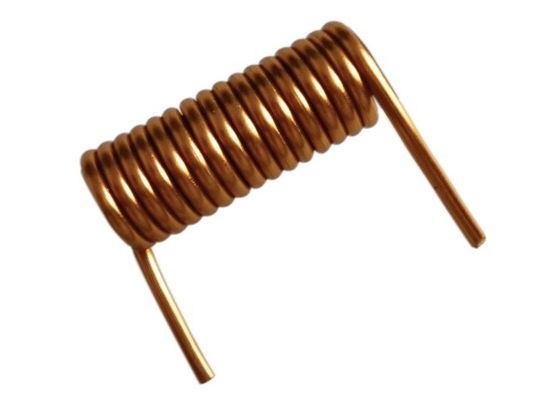

Les inducteurs RF Square Air Core, qui font partie de la famille des inducteurs à cœur d'air enroulé, sont idéaux pour les circuits RF, le filtrage d'E/S à large bande, la sélection de fréquence ou l'appariement d'impédance.La section carrée unique de l'inducteur de noyau d'air fournit de meilleures performances, et offre des avantages de fabrication par rapport aux bobines toroïdales.

Exemple de modèle

1	2

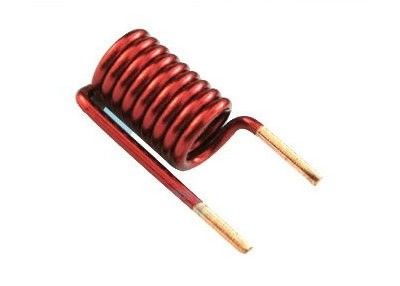

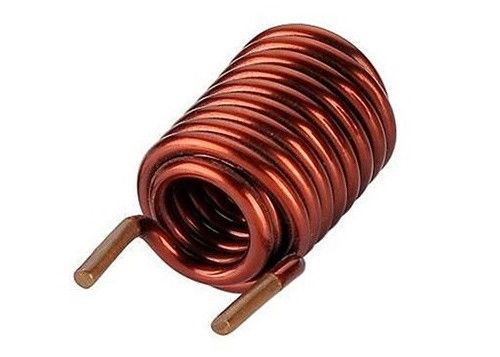

Diamètre du fil:0.8mm ID 5mm;Tournée:1.5 tour; longueur:6 mm	Diamètre du fil:1.2 mm ID 4 mm;Tour 4: tour;Longeur: 11 mm

Applications typiques

Applications RF
Circuits RF
Filtrage des entrées/sorties haut débit
Matching d'impédance

Caractéristiques et avantages

Construction de la section carrée
Disponible dans les tailles 0806, 0807 et 0908
20 valeurs d'inductivité allant de 5,5 à 27,3 nH
Q élevé
Courant élevé
Excellent SRF

Disponible sur mesure

L par rapport à la courbe de fréquence

Qu'est-ce qu'une bobine de noyau à air?

Nous utiliserons le terme " bobine de noyau d'air " pour décrire un inducteur qui ne dépend pas d'un matériau ferromagnétique pour atteindre son inductance spécifiée.Cela couvre les cas où il y a vraiment juste de l'air à l'intérieur ainsi que des enroulements sur un isolant différent tels que la baléite, verre ou PTFE, etc.

Vous avez besoin d'une bobine d'air?

Quels sont les avantages d'une bobine de noyau à air?

Son inductance n'est pas affectée par le courant qu'il transporte.Cela contraste avec la situation des bobines utilisant des noyaux ferromagnétiques dont l'inductivité tend à atteindre un pic à des intensités de champ modérées avant de chuter vers zéro à mesure que la saturation approche.Parfois, la non-linéarité dans la courbe de magnétisation peut être tolérée; par exemple dans le commutateur de convertisseurs.Dans les circuits tels que les réseaux audio croisés dans les systèmes de haut-parleurs hi-fi, vous devez éviter la distorsionLa plupart des émetteurs radio reposent sur des bobines d'air pour empêcher la production d'harmoniques.

Les bobines d'air sont également exemptes des "pertes de fer" qui affectent les noyaux ferromagnétiques.une plus grande efficacité, une meilleure gestion de la puissance et moins de distorsion.

Enfin, les bobines d'air peuvent être conçues pour fonctionner à des fréquences allant jusqu'à 1 GHz.

Et le côté négatif?

Sans un noyau à perméabilité élevée, vous devez avoir plus et/ou plus de tours pour atteindre une valeur d'inductivité donnée.A des fréquences plus élevées, vous n'avez généralement pas besoin d'une haute inductance., alors c'est moins un problème.
Avec les chemins magnétiques fermés utilisés dans les inducteurs à noyau, le rayonnement est beaucoup moins grave.La perte due aux rayonnements électromagnétiques deviendra significativeOn peut réduire ce problème en enfermant la bobine dans un écran ou en la montant à angle droit sur les autres bobines avec lesquelles elle peut être couplée.

Vous utilisez peut-être une bobine à noyau d'air non pas parce que vous avez besoin d'un élément de circuit avec une inductance spécifique en soi, mais parce que votre bobine est utilisée comme un capteur de proximité, une antenne en boucle, un chauffeur à induction,Coils de Tesla, électromagnétique, tête de magnétomètre ou joug de déviation etc. Alors un champ externe peut être ce que vous voulez.
