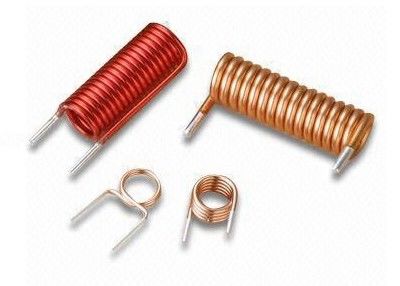

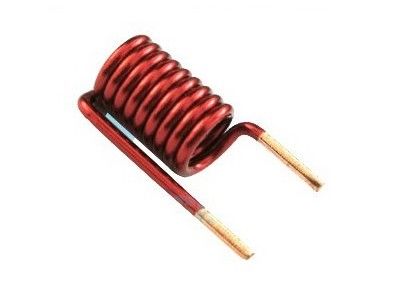

Inducteurs fixes de noyau de cuivre rouge à haute forme Q formé hétéromorphe 3 tours 300C Pour pour les applications RF VHF-UHF
Caractéristiques
Coil optimisé par ordinateur
Utilisation de la formule de Wheeler
4 Des attaches de fil et des encapsulations de vernis
Résistance AC linéaire
Inductivité constante avec
Variation de la tension et du courant
Distorsion microphonique très faible
Aucune distorsion de la saturation
Aucune distorsion de l'hystérésis
Généraux
La bobine d'inductivité a été conduite en utilisant le principe du dispositif d'induction électromagnétique.Lorsqu'un courant traverse un fil, il produit un champ électromagnétique autour du fil.et le champ électromagnétique du fil lui-même sera dans dans la portée du champ électromagnétique dans l'effet d'induction du conducteur.Pour générer le fil électromagnétique lui-même, est appelé un "sentiment", c'est à dire, le changement du fil lui-même les changements dans le champ magnétique actuel,le champ magnétique et a encore influencé le courant dans le conducteur;Sur le rôle du champ électromagnétique dans la gamme d'autres fils produisent, appelé "inductivité mutuelle.
Spécification
| Données techniques |
Toutes les données techniques relatives à une température ambiante de +25 ̊C |
| Plage d'inductivité |
5.5nH à 27.3nH |
| Inductivité Tolérance |
2%, 5%, 10% |
| Courant nominal |
2.7A, 2.9A, 4.4A |
| Température de fonctionnement |
-40 ̊C à +125 ̊C |
| Résolution |
960,5% étain/3% argent sur 0,5% cuivre |
Tolérance: ± 1% centrée sur la valeur nominale
Conductivité électrique 101,5%
Plage de température: -25°C à 85°C
Température d'isolation: 155°C
Facteur d'espace de remontage de 87%
Très faible D.C.R.
Perte d'effet sur la peau
Faible résistance à la climatisation
Faible autocapacité
990,99% de cuivre de haute pureté

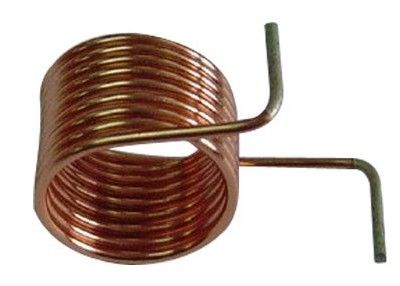

Paramètres de spécification de bobine hétéromorphe en forme: fil de cuivre pur de 1,0 mm, résistance à haute température, qualité du fil de cuivre est de 200 degrés, test de température de 300 degrés, 1 minute ne souffle pas la peau.Diamètre intérieur creux 3.0 mm; nombre de tours: 3 tours.
Je remue la bobine.
La bobine doit d'abord être enroulée sur un moule en plastique de diamètre approprié (équivalent au diamètre du noyau requis).
L'enroulement doit être serré et les virages adjacents doivent être aussi proches que possible.
Une fois l'enroulement terminé, retirez lentement le noyau sans déranger la bobine.
Appliquez maintenant une fine couche d'époxy sur la surface de la bobine pour un support mécanique.
Retirez l'isolation des extrémités de la bobine.
Exemple
Supposons que vous vouliez fabriquer un inducteur qui produit une inductance de 10 μH. Le diamètre de la bobine est de 1 pouce et la longueur de la bobine est donnée par 1,25 pouces.Vous devrez trouver le nombre de tours de la bobine.
Ainsi, en substituant les valeurs de l'équation ci-dessus
L = 10 pouces
d = 1 pouce
L = 1,25 pouces
Le nombre d'étoiles est calculé en fonction de l'échantillon.
Ainsi, le nombre de tours de la bobine sera de 26.
Nombre de tours par pouce = 20.8
