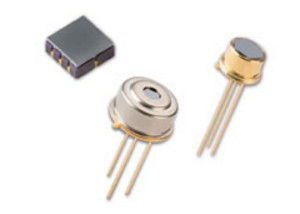

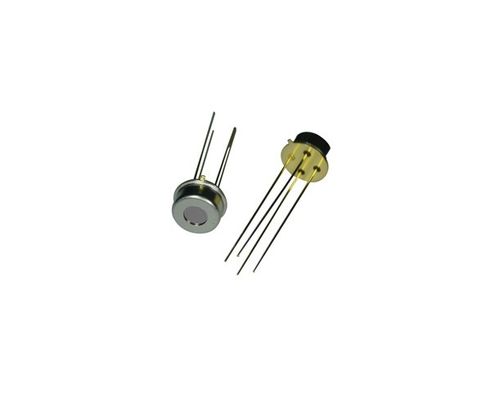

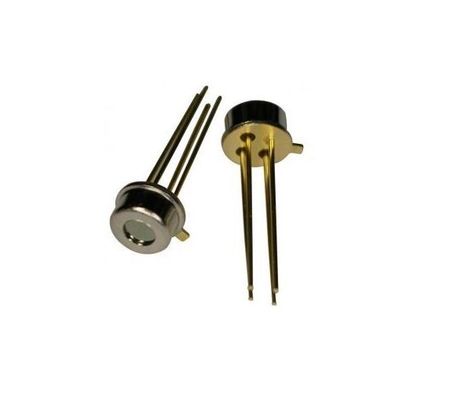

Thermomètre d'oreille Mesure sans contact Métallisation du boîtier Thermométriques Détecteurs infrarouges Thermopile Capteur IR ZTP-148SR
Définition
Les capteurs infrarouges à thermopile ZTP sont des capteurs de niveau de sensibilité supérieur de pointe.et n'exigent pas de source de tension ou de courant de biais. Composé d'éléments thermiques, d'un filtre IR plat et d'un thermistore pour la compensation de la température dans un emballage TO hermétiquement scellé,la série dispose d'une variété de filtres disponibles pour maximiser les performances dans des applications spécifiques.Les appareils thermocouple IR ZTP sont utilisés pour fournir des mesures de température sans contact dans la thermométrie, les fours à micro-ondes, les cuisinières à induction, les climatiseurs, la détection de l'occupation, l'éclairage,contrôle du chauffage par le sol, et les applications HVAC / automobiles.
Nous ne nous limitons pas à des conceptions standard et à la personnalisation des utilisateurs pour les applications de détection infrarouge les plus exigeantes, ainsi que des PCB.
Application du capteur IR à thermopile.pdf
L'étiquette de l'emballage du capteur et de l'arrangement du code PIN[Unité: mm]
La puce thermocouple
| Paramètre |
Limite |
Unités |
Condition |
| Taille de la puce |
1.8 x 1. Je vous en prie.8 |
mm2 |
|
| Taille du diaphragme |
1.0 x 1. Je vous en prie.0 |
mm2 |
|
| Zones actives |
0.7 x 0.7 |
mm2 |
|
| Résistance interne |
85 ((60-111) |
KΩ |
25°C |
| Résistance T.C |
0.12 |
Pourcentage/°C |
|
| La responsabilité |
61 ((43 à 79) |
V/W |
500K, 1 Hz |
| La responsabilité T.C. |
- Je ne sais pas.07 |
Pourcentage/°C |
|
| Voltage sonore |
37 |
NV rms |
R.M.S, 25°C |
| NEP |
0.61 |
N/Hz1 à 2 |
500K, 1 Hz |
| Détectivité |
1.14 |
Pour les appareils de surveillance |
500K, 1 Hz |
| Constante du temps |
|
ms |
|
Le thermistore- Thermistors pour la compensation de la température
| Paramètre |
Limite |
Unité |
Condition |
| Résultats |
Le type |
Maximum |
| Résistance |
97 |
100 |
103 |
KΩ |
Tol.3% @ 25°C |
| Beta |
3920 |
3960 |
4000 |
Le K. |
Tol.:1%, défini à 25°C/50°C |
Rating maximal absolu
- Température de fonctionnement: -20°C ~ 100°C
- Température de stockage: -40°C ~ 120°C
Données caractéristiques typiques du ZTP-148SR
SENSIBLE
Le champ de vision
| Paramètre |
Limite |
Unité |
Condition |
| Résultats |
Le type |
Maximum |
| Le champ de vision |
80 |
85 |
90 |
Diplôme |
50% de la production maximale |
Résistance au thermistore (TABLEAU R-T)
Caractéristiques
Mesure sans contact
Mesure de la surface plus large
Package de capteurs de petite taille
Sensor de température ambiante - (thermistore) inclus pour la compensation
Sensitivité élevée
Temps de réponse rapide
Application du projet
Surveillance du patient
Thermomètres auditifs et tympaniques
Détection de l'occupation
Chauffage
Appareil électrique
Modules IR
Les modules IR Thermopile ZTP offrent des niveaux plus élevés de précision de la température de l'objet, une gamme plus large de températures de stockage et des tensions de sortie Thermopile inférieures à celles des produits similaires sur le marché.Le ZTP-115M est un module IR unique composé d'une thermopile, capteur IR, conditionnement du signal et sortie de tension.
Les spécifications
Voltage d'alimentation: alimentation unique (+5V)
Courant d'alimentation: typiquement 2,7 mA
Temps de réponse: 0,3 à 0,6 seconde
Plage de température de mesure: -40°C ~ 145°C
Température de fonctionnement: -20 °C à 100 °C
Température de stockage: -20°C à 120°C
Caractéristiques
Mesure sans contact
Mesure de la surface plus large
Package de capteurs de petite taille
Sensor de température ambiante (thermistore) inclus pour la compensation
Sensitivité élevée
Temps de réponse rapide
Sortie analogique
Applications
Détection de l'occupation
Chauffage
Appareils électriques
Fours à micro-ondes
