Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille

5000
MOQ
Négociable
Prix
Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: Résistance de blessure de fil
Puissance nominale: 0.25W~10W
Valeur de la résistance: 0.1-1000 ohm (E24)
La tolérance: F : ±1% G : ±2% J : ±5%
Le paquet: Bande ou volume
Formation: L'écart entre les niveaux d'alimentation
Temp. Coefficient: ± 350 ppm/°C
Température de fonctionnement: -55℃~ +155℃
Mettre en évidence:

capteur de détecteur de flammes

,

fusible thermique de bâti extérieur

Informations de base
Lieu d'origine: La Chine
Numéro de modèle: KNP
Conditions de paiement et expédition
Détails d'emballage: Bande (défaut) ou volume
Délai de livraison: 2 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10KKPCS par mois
Description de produit


Résistant à la flamme non inducteur KNP 0,25-10W Résistant à la fermeture de fil fusible 0,1-1000 Ohm ± 5% Avec une taille plus petite disponible


- Je ne sais pas.

Pour enrouler le noyau alcalin moins céramique avec un fil de résistance d'alliage métallique et un revêtement avec de la résine de silicium qui rend le fil de résistance de série KNP
Petite taille par rapport aux autres types de résistances
Stabilité électrique et mécanique et fiabilité élevée
Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 0
Caractéristiques

Des caractéristiques de pouls stables!
Répondre aux exigences du JIS-C-5201!
Super dissipation de chaleur!
Pas de bruit!
Aucun changement annuel de la valeur de la résistance!
Des tolérances particulières sont disponibles sur demande.

Dimensions extérieures (Unité: mm)

Type P

La 5e bande de couleur; le type KNP en Black, le type NKNP en Green

Le type Les dimensions

Taille normale

Petite taille

Un à deux.0 L ± 1.0 ψD ψd ± 0.05 H ± 2.0

KNP1/2W,

NQNP1/2W

KNP1WS,

N.K.P.P.W.

60 9.0 3.2 ± 0.5 0.50 28

KNP1W,

N.K.N.P. 1W

Le code de conduite est le code de conduite de l'entreprise. 60 11.5 4.5 ± 1.0 0.68 25
73 11.5 4.5 ± 1.0 0.68 31

KNP2W,

N.K.N.P.W.

Je ne peux pas vous aider. 60 15.5 5.0 ± 1.0 0.68 23
81 15.5 5.0 ± 1.0 0.68 33

KNP3W,

N.K.P.P.W.

KNP5WS,

NQNP5WS

94 17.5 6.0 ± 1.0 0.68 38
Le projet de loi n'a pas été adopté. 94 24.5 8.0 ± 1.0 0.68 35

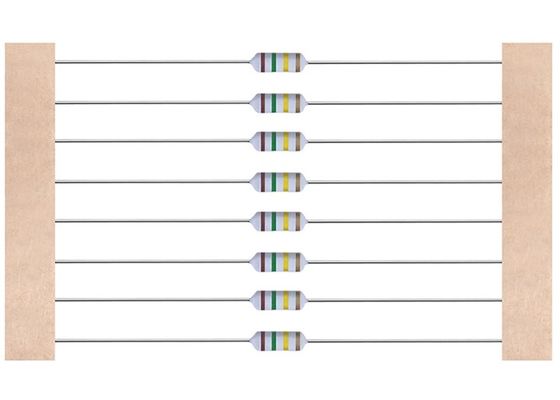

Le ruban adhésif au plomb axiale

Txx Type

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 1

Le type

Enregistrement

Les dimensions

Taille normale

Petite taille

L W P

L1-L2

- Je vous en prie.

T

Z

- Je vous en prie.

R

- Je vous en prie.

t

- Je vous en prie.

e

- Je vous en prie.

S

- Je vous en prie.

KNP 1/2W NPC 1WS T52 9.0 ± 1.0 52 à 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
KNP 1W KNP 2WS T52 11.5 ± 1.0 52 à 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
T66 11.5 ± 1.0 66 ± 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
Np2W KNP 3WS T52 15.5 ± 1.0 52 à 1.0 10 à 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
T73 15.5 ± 1.0 73 à 1.0 10 à 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
Le KNP3W NPD5WS T84 17.5 ± 1.5 84 à 1.0 10 à 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
Np5W T84 24.5 ± 1.0 84 à 1.0 10 à 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5

Type MB et type M et type MK

MB

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 2

Nombre d'unités

Dimension (mm)
D L P ± 1.0 H1 ± 1.0 H2 ± 0.5 t ± 0.15 qMax
1/2w, 1w 3.2 ± 0.5 9.0 ± 1.0 12.5 / 15 10.5 4.5 1.2 3
1w,2w 4.5 ± 1.0 11.5 ± 1.0 15 10.5 4.5 1.25 3
2w, 3w 5.0 ± 1.0 15.5 ± 1.0 20 10.5 4.5 1.25 3
3W5WS 6.0 ± 1.0 17.5 ± 1.0 25 10.5 4.5 1.25 3
5W 8.0 ± 1.0 24.5 ± 1.0 30 10.5 4.5 1.25 3

M

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 3

Nombre d'unités

Dimension (mm)
ΦD L P ± 1.0 H ± 1.0
1/2w, 1w 3.5 ± 0.5 9.0 ± 1.0 12.5 / 15 10
1w,2w 4.5 ± 1.0 11.5 ± 1.0 15 10
2w, 3w 5.0 ± 1.0 15.5 ± 1.0 20 10
3w 6.0 ± 1.0 17.5 ± 1.0 25 10
5w 8.0 ± 1.0 24.5 ± 1.0 30 10

MK

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 4

Nombre d'unités

Dimension (mm)
D L P ± 1.0 H ± 1.0 H1 ± 1.0
1/2w, 1w 3.2 ± 0.5 9.0 ± 1.0 12.5 10 4.5
1w,2w 4.5 ± 1.0 11.5 ± 1.0 15 10 4.5
2w, 3w 5.0 ± 1.0 15.5 ± 1.0 20 10 4.5
3W5WS 6.0 ± 1.0 17.5 ± 1.0 25 10 4.5

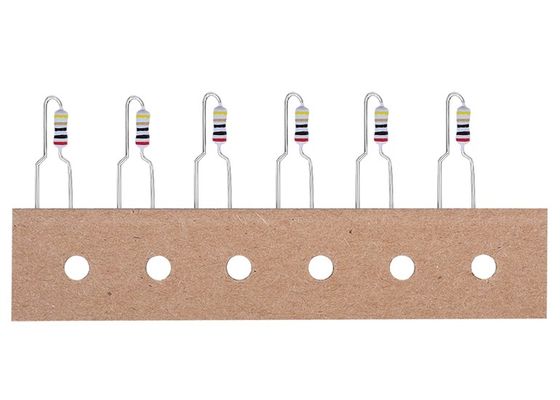

Le type F et le type FK

F

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 5

Nombre d'unités

Dimension (mm)
ΦD L P ± 2.0 E Max H ± 1.0
1/2w, 1w 3.2 ± 0.5 9.0 ± 1.0 6 3.5 5 à 8
1w,2w 4.5 ± 1.0 11.5 ± 1.0 8 3.5 5 à 8
2w, 3w 5.0 ± 1.0 15.5 ± 1.0 8 3.5 5 à 8
3w 6.0 ± 1.0 17.5 ± 1.0 8 3.5 5 à 8

FK2

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 6

Nombre d'unités

Dimension (mm)
ΦD L P ± 2.0 E Max H ± 1.0
1/2w, 1w 3.2 ± 0.5 9.0 ± 1.0 6 3.5 5 à 8
1w,2w 4.5 ± 1.0 11.5 ± 1.0 8 3.5 5 à 8
2w, 3w 5.0 ± 1.0 15.5 ± 1.0 8 3.5 5 à 8
3w 6.0 ± 1.0 17.5 ± 1.0 8 3.5 5 à 8

FKK

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 7

Nombre d'unités

Dimension (en mm)
ΦD L P ± 1.0 E Max H1 ± 1.0 H2±1.0
1/2w, 1w 3.2 ± 0.5 9.0 ± 1.0 5 à 7 3.5 8 4.5
1w,2w 4.5 ± 1.0 11.5 ± 1.0 5 à 9 3.5 8 4.5
2w, 3w 5.0 ± 1.0 15.5 ± 1.0 5 à 9 3.5 8 4.5
3w 6.0 ± 1.0 17.5 ± 1.0 5 à 10 3.5 8 4.5

Le ruban adhésif dans l'emballage de la boîte (emballage Ammo) Taille et quantité de la boîte d'emballage

Le type

Le formulaire

Quantité

Dimension (mm)

Taille normale

Petite taille

L W H est

KNP1/2W,

NQNP1/2W

KNP1WS,

N.K.P.P.W.

T52 2000 pièces 260 80 85

KNP1W,

N.K.N.P. 1W

KNP2WS,

NQNP2WS

T52 1000 pièces 260 80 85
T67 1000 pièces 260 85 92

KNP2W,

N.K.N.P.W.

KNP3WS,

N.K.N.P. 3WS

T52 1000 pièces 260 80 100
T73 1000 pièces 260 95 92

KNP3W,

N.K.P.P.W.

KNP5WS,

NQNP5WS

T84 500 pièces 260 110 75
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. T84 250 pièces 260 110 75

Produits en vrac

Le type

Le formulaire

Quantité

Dimension (mm)

Taille normale

Petite taille

L W H est

KNP1/2W,

NQNP1/2W

KNP1WS,

N.K.P.P.W.

P 5000 pièces 240 140 76
Le moulage 5000 pièces 240 140 76

KNP1W,

N.K.N.P. 1W

KNP2WS,

NQNP2WS

P 2000 pièces 240 140 76
Le moulage 2000 pièces 240 140 76

KNP2W,

N.K.N.P.W.

KNP3WS,

N.K.N.P. 3WS

P 2000 pièces 240 140 76
Le moulage 2000 pièces 240 140 76
Le projet de loi n'a pas été adopté.

KNP5WS,

NQNP5WS

P 100 pièces 240 140 76
Le moulage 250 pièces 240 140 76
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. P 50 pièces 240 140 76
Le moulage 50 pièces 240 140 76

Puissance nominale

La puissance nominale est la puissance maximale qui peut être chargée en continu à une température ambiante spécifiée.

70°C,comme indiqué au tableau 1; toutefois, lorsque la température ambiante est supérieure à 70°C

Le type

Puissance nominale

Résistance diélectrique

la tension

Résistance au KNP

Autonomie de mesure

Résistance au NKNP

Autonomie de mesure

Taille normale

KNP1/2W,

NQNP1/2W

0.5W Pour les appareils électroniques 0.05Ω~1KΩ 0.1Ω~680Ω

KNP1W,

N.K.N.P. 1W

1W Pour les appareils électriques

KNP2W,

N.K.N.P.W.

2W Pour les appareils électriques

KNP3W,

N.K.P.P.W.

3W Pour les appareils électriques

KNP5W,

N.K.N.P. 5W

5W Pour les appareils électriques
Petite taille

KNP1WS,

N.K.P.P.W.

1W Pour les appareils électroniques 0.05Ω~1KΩ 0.1Ω~680Ω

KNP2WS,

NQNP2WS

2W Pour les appareils électriques

KNP3WS,

N.K.N.P. 3WS

3W Pour les appareils électriques

KNP5WS,

NQNP5WS

5W Pour les appareils électriques

Code de couleur

Couleur

1Lechiffre

2etchiffre

Multiplicateur

La tolérance

Distinguer

Noir 0 0 100

le type KNP en “Noir”,

Type NKNP en “vert”.

Brun 1 1 101 ± 1% (F)
Le rouge 2 2 102 ± 2% (G)
Orange 3 3 103
Jaune 4 4 104
Verte 5 5 105
Le bleu 6 6 106
Pourpre 7 7 107
Le gris 8 8
Blanc 9 9
D'or 10- Je ne sais pas. ± 5% (J)
Pour les pièces détachées 10- Deux. ± 10% (K)
Je vous en prie.

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 8


Construction

Le fil fusible non inducteur antidéflagrant de KNP 0.25-10W blessent l'ohm ±5% de la résistance 0.1-1000 avec disponible plus de petite taille 9

- Je ne sais pas.

Nom de l'article

Matériel

1

Noyau en céramique

On utilise de la céramique à haute teneur en aluminium.

2

Élément de résistance

L'élément de résistance doit être constitué de fil de résistance (exemple: CN49W Φ1.0mm).

3

Le terminal

Un capuchon en fer.

4

Connexion

Le fil de plomb, qui est recouvert de soudure, doit être monté sur les capuchons par processus de soudage.

5

Fil de plomb

Fil recuit soudé ou en conserve.

6

Peinture de finition

La résine de silicium est utilisée, conformément à la spécification UL-94V-0 Non inflammable.

7

Indications

Le code couleur.



Caractéristiques

Nom de l'article

Résultats

Les méthodes d'essai ((Conformément à la norme JIS C 5202)

Température
Coefficient

± 350 ppm/°C
(± 500 PPM/°C < 1Ω)

Conformément à 5.2
R1- R
------------- x 106 PPM/C
R0(T1- Je ne sais pas.0)

R0:valeur de résistance à température ambiante.0) et

R1:valeur de résistance à température ambiante.plus 100°C(T1)


Temps court
surcharge

Dans les limites de ± 2%+0,05Ω.

Aucune trace de dommages mécaniques.

Conformément à 5.5
Voltage nominal × 2,5 fois,5 s

Mais ne pas dépasser la tension de surcharge maximale.
(voir tableau 1)

Nom de l'article

Résultats

Les méthodes d'essai ((Conformément à la norme JIS C 5202)

Isolement
Résistance

104MΩ ou plus.

Conformément à 5.6
Méthode du bloc en V

La résistance doit être testée à 500 V CC pendant 60 secondes.

Diélectrique
Résistant
Voltage

Aucune trace de lésions mécaniques

ou une défaillance de l'isolation.

Conformément à 5.7
Pression constante selon la méthode du bloc en V

La résistance doit être testée à un potentiel CA pendant 60 secondes respectivement. (voir tableau 1)

Surcharge par impulsion

Dans les limites de ± 2%+0,05Ω

Conformément à 5.8

Voltage nominale X 4 fois, 10000 cyc. ((1s ON, 25s OFF)

Mais ne doit pas dépasser la tension d'impulsion maximale. (voir tableau 1)

Résistance à l'arrêt

Aucune trace de dommages mécaniques.

Conformément à 6.1

Résistance à la traction

mm
Diamètre

Force de traction N ((kgf)

Le temps

Φ0,38 mm à 0,50 mm 5 ((0.51)

10 ± 1
deuxième

Φ0,50 mm à 0,68 mm 10 ((1.02)

Résistance à la torsion: Pour plier le fil de plomb à un point d'environ 6 mm à 6,5 mm du corps de la résistance.4 mm de l' extrémité du point de flexion et tourner (dans le sens horaire) par 360 degrés perpendiculaire à l'axe de la résistance à une vitesse de 5 secondes par tour, et faites le même dans le sens inverse des aiguilles d'une montre qui constituent un tour complet.

Nom de l'article

Résultats

Les méthodes d'essai ((Conformément à la norme JIS C 5202)

Résistance à la chaleur de soudure

Dans les limites de ± 1%+0,05Ω

Aucune trace de dommages mécaniques.

Conformément à 6.4

350 ± 10°C, 3 ± 1s

Après l'essai, départ pour 0,5h.

La soudabilité

Couvert d'une nouvelle soudure d'au moins 95%.

Conformément à 6.5

Température d'essai de la soudure:255±5°C

Temps d'immersion dans la soudure:3±1,0 s

Résistance aux solvants

Aucune détérioration du revêtement protecteur et des marques.

Conformément à 6.9

Les échantillons doivent être complètement immergés dans un bain d'isoproalcool pendant 3 minutes à ultrasons.

Cycle de température

Dans les limites de ± 1%+0,05Ω

Aucune trace de dommages mécaniques.

Conformément à 7.4
Côté inférieur: -55°C/30 min, température ambiante de 10 à 15 min
Côté supérieur: 80°C/30min, température ambiante de 10 à 15min
5 cycles

Durée de charge dans l'humidité

Dans les limites de ± 5%+0,05Ω

Conformément à 7.9
40 ± 2 °C, 90 à 95% de réfrigération, 1000 heures
Voltage nominal (90 min allumé, 30 min éteint)

Durée de charge

Dans les limites de ± 5%+0,05Ω

Conformément à 7.10
70 ± 3°C, 1000 heures
Voltage nominal (90 min allumé, 30 min éteint)

produits recommandés
Prenez contact avec nous
Téléphone : +8618925536162
Télécopieur : 86-769-38935409
Caractères restants(20/3000)
