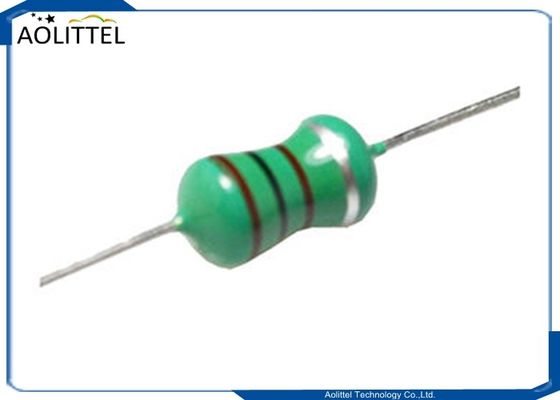

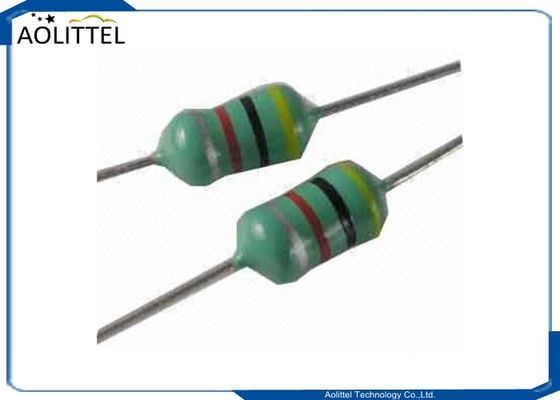

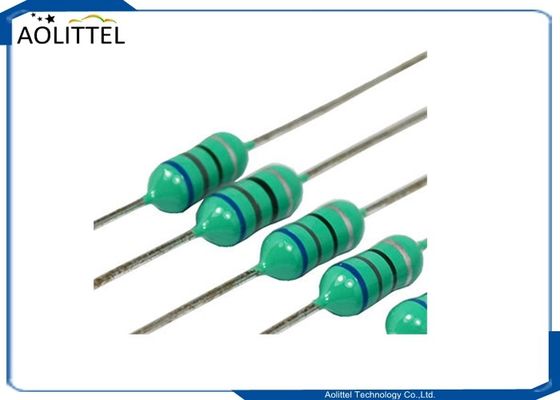

bobine sans fil de chargeur de 0.22uH 400mA 0.4Ohm 25.2MHZ, code couleurs fixe axial d'inducteur d'obstruction enduite d'époxyde 2.8x4.8mm

L'indicateur d'élasticité de l'indicateur de fréquence de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité de l'indicateur d'élasticité


Spécification technique

Image	Taille A (max) × L (max)	Inductivité	Courant nominal	Série
	2,8 fois 4.8	0.22330uH	25 ‰ 400 mA	Le numéro de série CKL0204
	- 3,0 fois 7.0	0.221500uH	40 ̊740 mA	Le numéro de série CKL0307
	- 3,2 fois 7.0
	- 4,0 fois 10.5	0.27 ¢ 6800 uH	40 ̊980 mA	Le code de référence CKL0410
	4,5 fois 12.7	1.0 ¥10000 uH	52 ̊3300 mA	Le numéro de série CKL0412
	- 5,0 fois 12.7
	- 5,0 fois 11.0	4.7 ¢ 30000 uH	10 ‰ 900 mA	Le numéro de série CKL0510
	- 5,0 fois 12.0	22 ‰ 10000 uH	25 ̊550 mA	Le numéro de série CKL0512
	- 5,0 fois 14.0	1.0 ¥10000 uH	60 ‰ 3800 mA	Le code CKL0514

Applications

Pour les magnétoscopes, téléviseurs couleur, CRT, stéréo, radios automobiles et émetteurs-récepteurs radio, répondeur téléphonique.
Disques durs, ordinateurs personnels et produits industriels, électroniques, etc.


Caractéristiques

1Conçu pour être compact, petit et léger, large gamme d'inductivité.
2.Contribuer à être Q élevé et fréquences auto-résonantes, type de tapage qui est pratique pour l'insertion automatique, revêtement de résine époxy qui assurent la résistance à l'humidité pour être longue vie


Caractéristiques électriques

(1) Isat: courant continu auquel l'inductance diminue d'environ 10% de sa valeur sans courant;
(2) Irms: courant continu qui provoque l'élévation de la température (△T ≤ 40°C) à partir de 25°C ambiants.
(3) Courant nominal: soit l'inductivité est inférieure de 10% à sa valeur initiale dans les caractéristiques de saturation en courant continu, soit l'augmentation de température devient △T=40°C ((Ta=25°C), selon la valeur inférieure.
(4) Plage de température de fonctionnement: -25°C à 85°C. (5) Dielectrique à tension constante: 250 V AC r.m.s.


Équipement d'essai

(1) Inductance ((L): HP 4284A/HM 9481/CD 1063/HP 4291A;
(2) Q: HP 4284A/HM 9481;
(3) DCR: CH 502A/CH 502BC;
(4) SRF: HM 9461;
(5) Courant nominal/Isat./Irms.: HP 4284+HP 4284A/CD 1068+CD 1320. Condition d'essai: à 25 °C, 75% H.


● Le code couleur



Dimensions de l'apparence

Apparence Les dimensions du moulage

1.U-formé ((Horizontale)

2.U-formé ((verticale)

3.U-forming et taping

4. UK-forming et taping

5.R-formage et tapage
