Blocs-batteries Faible résistance JK600 Polyfuse Polymer PTC Fusible réarmable avec tension maximale 250V Courant de maintien 0.03A
Description

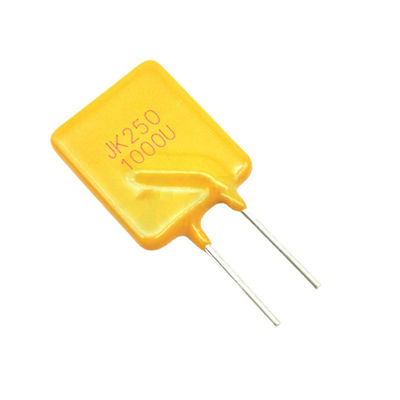

Le fusible réarmable JK600 PTC d'Ao littel est un dispositif réarmable à fils radiaux PolySwitch. Il offre aux ingénieurs plus de flexibilité de conception. Les tensions nominales plus élevées permettent d'utiliser ce dispositif dans de nouvelles applications et il est compatible avec l'assemblage électronique à grand volume.
______________________________________________________________________________ Télécharger________
Caractéristiques électriques
Temps typique de déclenchement à 25℃
Les courbes de temps de déclenchement représentent les performances typiques d'un dispositif dans un environnement d'application simulé. Les performances réelles dans des applications client spécifiques peuvent différer de ces valeurs en raison de l'influence d'autres variables.
Avantages
• Conseils de conception professionnels/flexibles de notre équipe technique
• Compatible avec l'assemblage électronique à grand volume
• Aider le client à obtenir les approbations des organismes
• Les tensions nominales plus élevées permettent une utilisation dans de nouvelles applications
Caractéristiques
Temps de déclenchement rapide
Faible résistance
Approuvé UL, CSA, TUV et RoHS
Courant de maintien de 2,5 A à température ambiante
Tension maximale de 30 V
Courant maximal de 40 A
Courant de déclenchement de 5 A à 25 °C
Plage de température de fonctionnement de -40 °C à 85 °C
Isolation en polymère époxy ignifuge UL94 V-0
Application
• Récepteurs vidéo par satellite
• Commandes industrielles
• Transformateurs
• Cartes mères d'ordinateur
• Modems Dispositifs réarmables PolySwitch Dispositifs à fils radiaux Avantages Caractéristiques Applications
• Hubs USB, ports et périphériques
• Ports IEEE1394
• Lecteurs CD-ROM
• Machines de jeux
• Blocs-batteries
• Téléphones
• Télécopieurs
• Cartes de ligne analogiques et numériques
• Imprimantes
Protection contre les incidents de surintensité, fusible ou PTC ?
En matière de protection contre les surintensités des équipements électroniques, les fusibles sont depuis longtemps la solution standard. Ils sont disponibles dans une grande variété de calibres et de styles de montage pour s'adapter à pratiquement toutes les applications.
Lorsqu'ils s'ouvrent, ils arrêtent complètement le flux d'électricité, ce qui peut être la réaction souhaitée. L'équipement ou le circuit est rendu inutilisable, ce qui attire l'attention de l'utilisateur sur ce qui a pu causer la condition de surcharge afin que des mesures correctives puissent être prises.
Néanmoins, il existe des circonstances et des circuits où la récupération automatique d'une surcharge temporaire sans intervention de l'utilisateur est souhaitable. Les thermistances à coefficient de température positif (PTC) &sh; également appelées fusibles réarmables ou dispositifs à coefficient de température positif polymérique (PPTC) &sh; sont un excellent moyen d'y parvenir.
Comment fonctionne un PTC
Un PTC est constitué d'un morceau de matériau polymère chargé de particules conductrices (généralement du noir de carbone). À température ambiante, le polymère est dans un état semi-cristallin et les particules conductrices se touchent, formant de multiples chemins conducteurs et offrant une faible résistance (généralement environ le double de celle d'un fusible de même calibre).
Lorsque le courant traverse le PTC, il dissipe de la puissance (P = I2R) et sa température augmente. Tant que le courant est inférieur à son courant de maintien nominal (Ihold), le PTC restera dans un état de faible résistance et le circuit fonctionnera normalement.
Lorsque le courant dépasse le courant de déclenchement nominal (Itrip), le PTC chauffe soudainement. Le polymère passe à un état amorphe et se dilate, rompant les connexions entre les particules conductrices.
Cela provoque une augmentation rapide de la résistance de plusieurs ordres de grandeur et réduit le courant à une faible valeur (fuite) juste suffisante pour maintenir le PTC dans l'état de haute résistance &sh; généralement d'environ quelques dizaines à plusieurs centaines de milliampères à la tension nominale (Vmax). Lorsque l'alimentation est coupée, le dispositif refroidit et revient à son état de faible résistance.
Paramètres PTC et fusible
Comme un fusible, un PTC est évalué pour le courant de court-circuit maximal (Imax) qu'il peut interrompre à la tension nominale. Imax pour un PTC typique est de 40 A et peut atteindre 100 A. Les calibres d'interruption pour les fusibles des tailles qui peuvent être utilisées dans les types d'applications que nous examinons ici peuvent aller de 35 à 10 000 A à la tension nominale.
La tension nominale d'un PTC est limitée. Les PTC à usage général ne sont pas évalués au-dessus de 60 V (il existe des PTC pour les applications de télécommunications avec une tension d'interruption de 250 et 600 V, mais leur tension de fonctionnement est toujours de 60 V) ; les fusibles SMT et à petites cartouches sont disponibles avec des calibres de 32 à 250 V ou plus.
Le calibre de courant de fonctionnement des PTC varie jusqu'à environ 9 A, tandis que le niveau maximal pour les fusibles des types considérés ici peut dépasser 20 A, certains étant disponibles jusqu'à 60 A.
La limite supérieure de température utile pour un PTC est généralement de 85 °C, tandis que la température de fonctionnement maximale des fusibles SMT à couche mince est de 90 °C et celle des fusibles à petites cartouches est de 125 °C. Les PTC et les fusibles nécessitent un déclassement pour les températures supérieures à 20 °C, bien que les PTC soient plus sensibles à la température.
Lors de la conception de tout dispositif de protection contre les surintensités, assurez-vous de prendre en compte les facteurs qui peuvent affecter sa température de fonctionnement, y compris l'effet sur l'élimination de la chaleur des fils/traces, tout flux d'air et la proximité des sources de chaleur. La vitesse de réponse d'un PTC est similaire à celle d'un fusible temporisé.
Applications courantes des PTC
Une grande partie du travail de conception des ordinateurs personnels et des périphériques est fortement influencée par le Guide de conception de système Microsoft et Intel qui stipule que « L'utilisation d'un fusible qui doit être remplacé à chaque fois qu'une condition de surintensité se produit est inacceptable. » Et, la norme SCSI pour ce grand marché comprend une déclaration selon laquelle « ....un dispositif à coefficient de température positif doit être utilisé à la place d'un fusible, pour limiter la quantité maximale de courant fournie. »
Les PTC sont utilisés pour fournir une protection secondaire contre les surintensités pour les équipements de central téléphonique, les équipements d'abonné, les systèmes d'alarme, les décodeurs, les équipements VOIP et les circuits d'interface de ligne d'abonné. Ils fournissent une protection primaire pour les blocs-batteries, les chargeurs de batteries, les serrures de portes automobiles, les ports USB, les haut-parleurs et la PoE.
Les applications plug-and-play SCSI qui bénéficient des PTC incluent la carte mère et les nombreux périphériques qui peuvent être fréquemment connectés et déconnectés des ports d'ordinateur. La souris, le clavier, l'imprimante, le modem et les ports d'écran représentent des opportunités de mauvaises connexions et de connexions d'unités défectueuses ou de câbles endommagés. La possibilité de réinitialiser après la correction du défaut est particulièrement attrayante.
Un PTC peut protéger les disques durs contre les surintensités potentiellement dommageables résultant d'un courant excessif provenant d'un dysfonctionnement de l'alimentation. Les PTC peuvent protéger les alimentations contre les surcharges ; des PTC individuels peuvent être placés dans les circuits de sortie pour protéger chaque charge lorsqu'il existe plusieurs charges ou circuits.
Les surintensités des moteurs peuvent produire une chaleur excessive qui peut endommager l'isolation des enroulements et, pour les petits moteurs, peut même provoquer une défaillance des enroulements de fils de très petit diamètre. Le PTC ne se déclenchera généralement pas dans des conditions normales de démarrage du moteur, mais agira pour empêcher une surcharge soutenue de causer des dommages.
Les transformateurs peuvent être endommagés par les surintensités causées par des défauts de circuit, et la fonction de limitation de courant d'un PTC peut assurer une protection. Le PTC est situé du côté charge du transformateur.
Fusible ou PTC ?
La procédure suivante vous aidera à sélectionner et à appliquer le composant correct. Une aide est également disponible auprès des fournisseurs de dispositifs. Pour obtenir des conseils impartiaux, il est judicieux de rechercher une entreprise qui propose à la fois la technologie des fusibles et des PTC.
1. Définir les paramètres de fonctionnement du circuit en tenant compte de :
Courant de fonctionnement normal en ampères
Tension de fonctionnement normale en volts
Courant d'interruption maximal
Température ambiante/déclassement
Courant de surcharge typique
Temps d'ouverture requis à une surcharge spécifique
Impulsions transitoires attendues
Réarmable ou unique
Approbations des organismes
Type de montage/facteur de forme
Résistance typique (en circuit) :
2. Sélectionnez un composant de protection de circuit potentiel (voir tableau)
3. Consultez la courbe temps-courant (T-C) pour déterminer si la pièce sélectionnée fonctionnera dans les contraintes de l'application.
4. Assurez-vous que la tension d'application est inférieure ou égale à la tension nominale du dispositif et que les limites de température de fonctionnement sont dans celles spécifiées par le dispositif. Si vous utilisez un PTC, déclassez thermiquement Ihold en utilisant l'équation ci-dessous.
Ihold = Ihold déclassé
Facteur de déclassement thermique
5. Comparez les dimensions maximales du dispositif à l'espace disponible dans l'application.
6. Testez et évaluez indépendamment l'adéquation et les performances dans l'application réelle.
