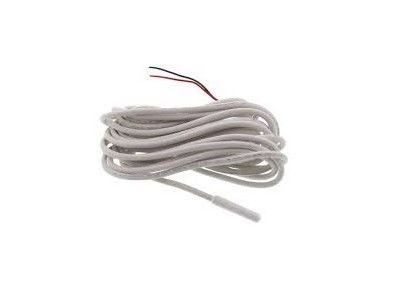

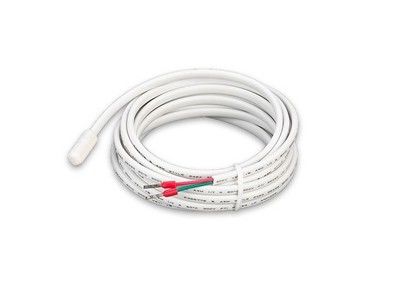

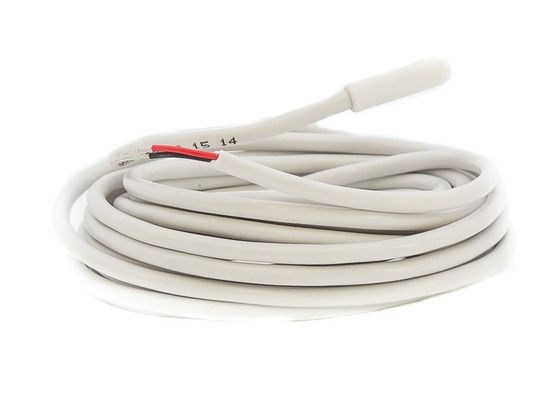

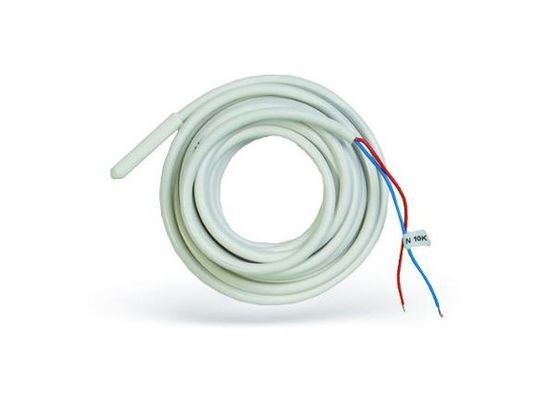

Cable de chauffage de chauffage de chambre à distance en PVC surmoulé sonde de micro-température sans sol 10KΩ 3950K 6,5x25mm
Résumé
La sonde et le capteur sont utilisés pour contrôler la température là où l'humidité serait un problème, par exemple dans une pièce humide ou une salle de bain.
Je vous en prie, faites-moi confiance.
TéléchargerJe vous en prie.
Matériaux
| - Je ne sais pas. |
Nom du matériau |
Matériau et spécifications |
| 1. |
Élément |
R25=10KΩ±1% B25/50=3950K±1% de courant continu |
| 2. |
Le revêtement |
NTC encapsulé à l'aide d'un matériau surmouillé en PVC (blanc) |
| 3 |
Caractéristiques du câble |
UL2464-22AWG Cable de cuivre plaqué en étain avec fil de jaquette plat en PVC blanc 80°C 300V
|
| 4. |
Des fils de fer |
En conserve |
Dimension (mm)
| Dimension |
| Une |
B. Pour |
C |
D |
L |
| 6.5 |
20 |
25 ± 5 |
3 ± 1 |
selon les besoins |
Des représentations
| - Je ne sais pas. |
Nom de l'article |
Le signe |
Conditions d'essai |
- Je ne sais pas. |
Je ne veux pas. |
Je suis désolée. |
Unité |
| 1. |
Résistance à 25°C |
R25 |
Ta = 25 ± 0,05°C
PT¥0,1mw
|
9.9 |
10.0 |
10.1 |
KΩ |
| 2. |
B Valeur |
B25 à 50 |
|
3910.5 |
3950 |
3989.5 |
K |
| 3. |
Facteur de dissipation |
σ |
Dans l' air calme |
Environ 2 |
MW/°C |
| 4. |
Temps de réponse |
τ |
Dans les eaux courantes, |
Environ 15. |
seconde |
| 5. |
Résistant à la tension |
/ |
Le régulateur de tension doit être régulé à l'aide d'un régulateur de tension. |
Aucune panne |
Le sec. |
| 6. |
Résistance à l'isolation |
|
Pour les appareils à courant alternatif: |
¥100 |
MΩ |
| 7. |
Plage de température de fonctionnement |
/ |
/ |
- 30 ans |
/ |
+105 |
°C |
Installation de murs secs et solides
Minco Heat 0,5 M2 Triconducteurs électriques pour le chauffage par le sol
Résistance par rapport au tableau de température
| Tableau de conversion R-T |
| R25=10KΩ±1% B25 à 50%= 3950K ± 1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| - Quarante |
335.811 |
351.495 |
367.875 |
- 5 |
41.735 |
42.774 |
43.834 |
| - 39 ans |
314.029 |
328.472 |
343.546 |
- 4 |
39.599 |
40.563 |
41.547 |
| - 38 ans. |
293.803 |
307.110 |
320.988 |
- 3 |
37.586 |
38.480 |
39.392 |
| - 37 ans. |
275.015 |
287.279 |
300.060 |
- Deux. |
35.686 |
36.517 |
37.363 |
| - 36 ans |
257.552 |
268.859 |
280.635 |
- Je vous en prie. |
33.894 |
34.665 |
35.450 |
| - 35 ans. |
241.313 |
251.741 |
262.595 |
0 |
32.203 |
32.919 |
33.646 |
| - 34 ans |
226.204 |
235.826 |
245.832 |
1 |
30.607 |
31.270 |
31.945 |
| - 33 ans |
212.141 |
221.021 |
230.250 |
2 |
29.099 |
29.715 |
30.340 |
| - 32 ans. |
199.044 |
207.242 |
215.757 |
3 |
27.674 |
28.246 |
28.826 |
| - 31 ans |
186.841 |
194.412 |
202.270 |
4 |
26.328 |
26.858 |
27.396 |
| - 30 ans |
175.465 |
182.460 |
189.714 |
5 |
25.055 |
25.547 |
26.045 |
| - 29 ans |
164.856 |
171.320 |
178.019 |
6 |
23.851 |
24.307 |
24.769 |
| - 28 ans |
154.957 |
160.932 |
167.120 |
7 |
22.712 |
23.135 |
23.563 |
| - 27 ans |
145.716 |
151.241 |
156.959 |
8 |
21.634 |
22.026 |
22.423 |
| - 26 ans |
137.086 |
142.196 |
147.481 |
9 |
20.614 |
20.977 |
21.345 |
| - 25 ans |
129.022 |
133.750 |
138.636 |
10 |
19.650 |
19.987 |
20.327 |
| - 24 ans |
121.485 |
125.859 |
130.378 |
11 |
18.733 |
19.044 |
19.359 |
| - 23 ans |
114.435 |
118.485 |
122.665 |
12 |
17.865 |
18.154 |
18.445 |
| - 22 ans. |
107.840 |
111.589 |
115.457 |
13 |
17.043 |
17.310 |
17.579 |
| - 21 ans |
101.667 |
105.139 |
108.718 |
14 |
16.264 |
16.510 |
16.759 |
| - 20 ans. |
95.886 |
99.102 |
102.415 |
15 |
15.524 |
15.752 |
15.982 |
| - 19 |
90.471 |
93.450 |
96.518 |
16 |
14.823 |
15.034 |
15.246 |
| - 18 ans. |
85.395 |
88.156 |
90.997 |
17 |
14.157 |
14.352 |
14.548 |
| - 17 ans. |
80.636 |
83.195 |
85.826 |
18 |
13.525 |
13.705 |
13.885 |
| - 16 ans. |
76.173 |
78.544 |
80.982 |
19 |
12.925 |
13.090 |
13.257 |
| - 15 ans. |
71.984 |
74.183 |
76.441 |
20 |
12.354 |
12.507 |
12.660 |
| - Quatorze |
68.052 |
70.091 |
72.184 |
21 |
11.813 |
11.953 |
12.094 |
| - 13 ans |
64.359 |
66.250 |
68.189 |
22 |
11.298 |
11.427 |
11.557 |
| - 12 ans |
60.889 |
62.643 |
64.441 |
23 |
10.808 |
10.927 |
11.046 |
| - 11 ans |
57.628 |
59.255 |
60.922 |
24 |
10.342 |
10.452 |
10.561 |
| - 10 ans |
54.562 |
56.071 |
57.617 |
25 |
9.900 |
10.000 |
10.100 |
| - 9 |
51.677 |
53.078 |
54.511 |
26 |
9.470 |
9.570 |
9.670 |
| - 8 ans |
48.963 |
50.263 |
51.592 |
27 |
9.061 |
9.161 |
9.260 |
| - 7 ans |
46.408 |
47.614 |
48.847 |
28 |
8.672 |
8.771 |
8.871 |
| - 6 |
44.002 |
45.121 |
46.264 |
29 |
8.302 |
8.401 |
8.499 |
| Tableau de conversion R-T |
| R25=10KΩ±1% B25 à 50%= 3950K ± 1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| 30 |
7.950 |
8.048 |
8.146 |
67 |
1.881 |
1.932 |
1.984 |
| 31 |
7.615 |
7.712 |
7.809 |
68 |
1.817 |
1.866 |
1.917 |
| 32 |
7.295 |
7.391 |
7.488 |
69 |
1.754 |
1.803 |
1.852 |
| 33 |
6.991 |
7.086 |
7.182 |
70 |
1.695 |
1.742 |
1.790 |
| 34 |
6.702 |
6.795 |
6.890 |
71 |
1.637 |
1.684 |
1.731 |
| 35 |
6.425 |
6.518 |
6.612 |
72 |
1.582 |
1.627 |
1.674 |
| 36 |
6.162 |
6.254 |
6.346 |
73 |
1.529 |
1.573 |
1.619 |
| 37 |
5.911 |
6.001 |
6.092 |
74 |
1.478 |
1.521 |
1.566 |
| 38 |
5.672 |
5.761 |
5.850 |
75 |
1.429 |
1.471 |
1.515 |
| 39 |
5.443 |
5.531 |
5.619 |
76 |
1.382 |
1.423 |
1.466 |
| 40 |
5.225 |
5.311 |
5.398 |
77 |
1.336 |
1.377 |
1.419 |
| 41 |
5.017 |
5.102 |
5.188 |
78 |
1.293 |
1.332 |
1.373 |
| 42 |
4.818 |
4.902 |
4.986 |
79 |
1.251 |
1.289 |
1.329 |
| 43 |
4.628 |
4.710 |
4.794 |
80 |
1.210 |
1.248 |
1.287 |
| 44 |
4.447 |
4.528 |
4.609 |
81 |
1.171 |
1.208 |
1.246 |
| 45 |
4.274 |
4.353 |
4.433 |
82 |
1.134 |
1.170 |
1.207 |
| 46 |
4.108 |
4.186 |
4.265 |
83 |
1.098 |
1.133 |
1.170 |
| 47 |
3.950 |
4.026 |
4.104 |
84 |
1.063 |
1.097 |
1.133 |
| 48 |
3.799 |
3.874 |
3.950 |
85 |
1.029 |
1.063 |
1.098 |
| 49 |
3.654 |
3.728 |
3.802 |
86 |
0.997 |
1.030 |
1.064 |
| 50 |
3.515 |
3.588 |
3.661 |
87 |
0.966 |
0.998 |
1.032 |
| 51 |
3.383 |
3.454 |
3.526 |
88 |
0.936 |
0.968 |
1.000 |
| 52 |
3.256 |
3.326 |
3.396 |
89 |
0.907 |
0.938 |
0.970 |
| 53 |
3.135 |
3.203 |
3.272 |
90 |
0.879 |
0.909 |
0.941 |
| 54 |
3.019 |
3.085 |
3.153 |
91 |
0.852 |
0.882 |
0.912 |
| 55 |
2.907 |
2.973 |
3.039 |
92 |
0.826 |
0.855 |
0.885 |
| 56 |
2.801 |
2.865 |
2.930 |
93 |
0.801 |
0.829 |
0.859 |
| 57 |
2.699 |
2.761 |
2.825 |
94 |
0.777 |
0.805 |
0.833 |
| 58 |
2.601 |
2.662 |
2.724 |
95 |
0.753 |
0.781 |
0.809 |
| 59 |
2.507 |
2.567 |
2.628 |
96 |
0.731 |
0.758 |
0.785 |
| 60 |
2.417 |
2.476 |
2.535 |
97 |
0.709 |
0.735 |
0.762 |
| 61 |
2.330 |
2.388 |
2.447 |
98 |
0.688 |
0.714 |
0.740 |
| 62 |
2.248 |
2.304 |
2.361 |
99 |
0.668 |
0.693 |
0.719 |
| 63 |
2.168 |
2.223 |
2.280 |
100 |
0.648 |
0.673 |
0.698 |
| 64 |
2.092 |
2.146 |
2.201 |
101 |
0.629 |
0.653 |
0.678 |
| 65 |
2.019 |
2.072 |
2.126 |
102 |
0.611 |
0.635 |
0.659 |
| 66 |
1.949 |
2.000 |
2.053 |
103 |
0.593 |
0.616 |
0.640 |
Qu'est-ce que la sonde de détection de sol et comment fonctionne-t-elle?
Chaque thermostat de chauffage par le sol électrique aolittel doit être configuré pour utiliser une sonde de capteur au sol pour surveiller la température du sol.C'est le moyen le plus précis de contrôler les températures de fonctionnement et d'influencer positivement vos factures d'énergie..
La sonde de capteur est longue de 3 m, épaisse de 4 mm et doit être posée dans un conduit, dans une rainure dans le sol ou une planche d'isolation.
Le conduit a un diamètre de 11 mm et doit être utilisé pour faciliter son retrait ou son remplacement si nécessaire.
Sensor probes should always be installed in a clear area of the floor (internal doorways are a good spot) away from any other hot or cold influence such as hot water pipes or large glazed elevations and never under a rugLes tapis agissent comme un isolant, gardant la chaleur dans le sol et augmentant la température.
Si vous couvrez la sonde de capteur avec un tapis le reste du sol restera froid parce que le thermostat ne surveille que la partie la plus chaude du sol.
Le capteur est situé à l'intérieur du module à l'extrémité du câble et fonctionne en surveillant constamment la température du sol.
Les données de température sont renvoyées au thermostat qui, lorsqu'il fonctionne selon un calendrier prédéfini, maintient automatiquement la température de sol souhaitée.
3 conseils pour installer un capteur de sol
Lorsqu'il s'agit d'installer un système de chauffage par le sol, l'attention est principalement portée sur la pose du câble de chauffage.Que vous utilisiez des bandes de fixation en plastique pour tisser le câble d'avant en arrière à travers la pièce, vous poussez le câble dans une membrane d'installation, ou votre système est préassemblé sur un tissu en maille, environ 95% de l'effort est consacré à l'installation du câble.Les 5% restants servent à brancher le thermostat et à installer le capteur de sol.. And though it’s clear what a floor sensor does — provides an accurate reading of the floor temperature to the thermostat so that it can regulate the system — how it works takes a little bit more researchLe manuel d'installation de votre système de chauffage par le sol contient tous les détails sur l'installation correcte du capteur de sol.Il expliquera que le capteur de sol n'a pas besoin d'atteindre le milieu de la pièce pour obtenir la lecture la plus précise de la température du solIl suffit d'atteindre environ 6 pouces dans le système, parallèlement au câble de chauffage (et ne jamais se chevaucher).il y a quelques conseils d'installation que vous ne trouverez peut-être pas dans votre manuel qui vous aideraient à savoir à l'avance.
Conseil n°1: Installez deux capteurs de plancher.En ce qui concerne le chauffage par le sol, il vaut mieux être proactif que réactif si vous le pouvez.C'est pourquoi WarmlyYours suggère d'installer deux capteurs de plancher mais de connecter un seul au thermostatDe cette façon, si votre capteur de sol tombe en panne, vous avez une sauvegarde déjà installée que vous pouvez simplement connecter à l'arrière du thermostat.Les capteurs de sol de secours/de remplacement sont disponibles à l'achat sur www.Bien que les capteurs de sol échouent très rarement, en installer deux au lieu d'un vous évitera de devoir faire une réparation dans le cas où vous rencontrerez une défaillance.
Conseil n°2: Utilisez le revêtement de sol.Le capteur de sol est plus épais que l'élément de chauffage.le capteur de plancher s'installe bien à côté de l'élément de chauffage sans ajouter à l'élévation du sol parce que le thinset fournit un coussin assez épais entre l'élément de chauffage et le plancherCependant, les systèmes de chauffage par le sol installés sous tapis ou sous stratifiés n'utilisent pas de thinset. L'élément de chauffage est placé directement contre le matériau de revêtement du sol.le capteur de plancher sera situé plus haut que le câble de chauffageLa meilleure façon de résoudre ce problème est de couper un canal dans le sous-sol situé sous votre système de chauffage par le sol.Cela permettra au capteur de plancher d'obtenir une lecture précise sans ajouter à l'élévation du sol.
Conseil n°3: Utilisez le joint de coulisse pour les réparations.Si vous avez un système de chauffage de sol installé sous un sol en tuiles ou en pierre et que le capteur de sol tombe en panne, vos joints de coulisse peuvent vous aider!Il est possible d'installer un capteur de sol de remplacement dans le joint de coulée, puis de le recouvrir de coulée. Cela vous évitera d'avoir à déchirer des tuiles pour réparer le capteur.Un capteur de sol gratuit est inclus avec l'achat de tout thermostat nSpiration.Les utilisateurs peuvent choisir leur type de revêtement de sol ou même entrer une plage de température personnalisée pour s'assurer que la température du sol ne dépasse pas les limites recommandées par le fabricant..
