fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB

1000 Pieces
MOQ
negotiable
Prix
fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Type de fusible: Fusible de tube de verre
dimension: 6.35x30mm
Courant nominal: 6.3A
Nombre de tensions: 250 VAC
Enflé: Un coup rapide
Corps: Tube de verre
Le plomb: Câblage cuivre bidon
La PAC: Laiton avec nickelé
Élément: Alliage
Temp de travail: -55℃ à +125℃
Mettre en évidence:

Fusible à cartouche en verre

,

mini fusible en verre

Informations de base
Lieu d'origine: Dongguan, Guangdong, porcelaine
Nom de marque: AOLITTEL
Certification: UL,cUL
Numéro de modèle: MFC1630A
Conditions de paiement et expédition
Détails d'emballage: Le volume, 250pcs par poly-sac
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T.
Capacité d'approvisionnement: 1 000 000 pièces par mois
Description de produit



6.35x30mm souffle rapide Fuseau de tube de verre à action rapide pour voiture 6.3Amp 250VAC 125VAC Pour le support de fusible de montage en ligne PCB





Caractéristiques du produit



Matériaux

Corps :tube en verre

Plomb: fil de cuivre en conserve

Cap: cuivre plaqué au nickel

Élément: alliage

Température de fonctionnement -55°C à +125°C (considérez la réduction de la valeur)
La soudabilité

260°C, ≤ 3 secondes (onde)

350±10°C, ≤ 3 s. (fer à souder)

Résistance à la chaleur de soudure 260°C, 10 secondes (onde)
350°C, 5 secondes (soldeuse)
Paramètres de soudure recommandés

Paramètre de soudage par ondes
Température du pot de soudure: 260°C maximum
Temps d'arrêt de la soudure: 25 s

Paramètre de soudage à la main

Température de soudage: 350 ± 5°C

Temps d'arrêt de la soudure: 5 secondes maximum.

Conditions de stockage

Peut être conservé pendant 3 ans à température de +10°C à 60°C, humidité relative ≤ 75%.

Il peut être conservé 30 jours au plus à une température de +10°C à 60°C, humidité relative ≤ 95% dans des conditions couvertes.

Les normes Conformément à UL 248 -1 / -14.



Je vous en prie.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm TéléchargerJe vous en prie.





Certification



Rating de la tension

Agence

Plage d'ampères

Numéro du dossier de l'agence

Pour les appareils à commande numérique L.U. 100mA ~ 30A E340427:
C-UL 100mA ~ 30A E340427:





Des représentations



Partie

Je ne veux pas.

Ampères

Rating

Voltage

Rating

Déchirure

Capacité

Je suis...2La fusion

Intégrale (A)2.S)

Approbation par l'agence

L.U. CUL
Le montant de la subvention est calculé en fonction de la valeur de la subvention. 100 mA 250 V ou 125 V

Les caractéristiques suivantes sont utilisées:



"Télécommunications électroniques" comprenant les suivantes:



100A@250V AC (1,25A à 3,5A);



200A@250V CA (4A à 10A).



0.003
Le montant de la subvention est calculé en fonction des coûts de production. 160 mA 250 V ou 125 V 0.008
Le montant de la subvention est calculé en fonction des coûts de production. 200 mA 250 V ou 125 V 0.02
Le montant de l'aide est fixé à la valeur de l'aide accordée. 250 mA 250 V ou 125 V 0.026
Le montant de l'aide est calculé en fonction de la valeur de l'aide accordée. 300 mA 250 V ou 125 V 0.047
Le montant de l'aide est fixé à la valeur de l'aide accordée. 315 mA 250 V ou 125 V 0.055
Le montant de l'aide est fixé à la valeur de l'aide accordée. 350 mA 250 V ou 125 V 0.072
Le montant de l'aide est calculé en fonction de la valeur de l'aide accordée. 400 mA 250 V ou 125 V 0.10
Le montant de l'aide est fixé à la valeur de l'aide accordée. 500 mA 250 V ou 125 V 0.16
Le montant de l'aide est calculé sur la base de la valeur de l'aide accordée. 600 mA 250 V ou 125 V 0.25
Le montant de l'aide est fixé à la valeur de l'aide accordée. 630 mA 250 V ou 125 V 0.28
Le montant de la subvention est calculé en fonction de la valeur de la subvention. 750 mA 250 V ou 125 V 0.49
Le montant de l'aide est calculé sur la base de la valeur de l'aide accordée. 800 mA 250 V ou 125 V 0.60
Le montant de l'aide est fixé à la valeur de l'aide accordée. 1A 250 V ou 125 V 0.8
Les données relatives à l'utilisation du système de gestion des risques 1.25A 250 V ou 125 V 1.6
Les produits de base doivent être présentés dans la boîte à outils. 1.5A 250 V ou 125 V 2.5
Les produits de base doivent être présentés dans la boîte à outils. 1.6A 250 V ou 125 V 3.2
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. 2A 250 V ou 125 V 5.6
Les produits de base doivent être présentés dans la boîte à outils. 2.5A 250 V ou 125 V 7.6
Les produits de base doivent être présentés dans la boîte à outils. 3A 250 V ou 125 V 14
Les données relatives à l'utilisation du système de mesure de l'échantillon 3.15A 250 V ou 125 V 19
Les produits de base doivent être présentés dans la boîte à outils. 3.5A 250 V ou 125 V 20
Les produits de base doivent être présentés dans la boîte à outils. 4A 250 V ou 125 V 25
Le montant de l'aide est fixé à la valeur de l'aide accordée. 5A 250 V ou 125 V 42
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 6A 250 V ou 125 V 80
Les produits de base doivent être présentés dans la boîte à outils. 6.3A 250 V ou 125 V 96
Les données de référence doivent être fournies conformément à l'annexe II. 8A 250 V ou 125 V 200
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. 10A 250 V ou 125 V 320
Les produits de base doivent être présentés dans la boîte à outils. 12A 250 V ou 125 V 470
Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce. 15A 250 V ou 125 V 650
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. 20A 250 V ou 125 V 870
Les produits de base doivent être présentés dans la boîte à outils. 25A 250 V ou 125 V 1320
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. 30A 250 V ou 125 V 1820





Dimension(mm)



d'une hauteur n'excédant pas 10 mm
fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 1
à base de plomb
fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 2





Caractéristiques de fonctionnement



Pourcentage d'ampère nominal ((In)

Le temps de souffler

100%* Dans 4 heures Min
135%* Dans 1 heure maximum
200%* Dans 60 secondes maximum

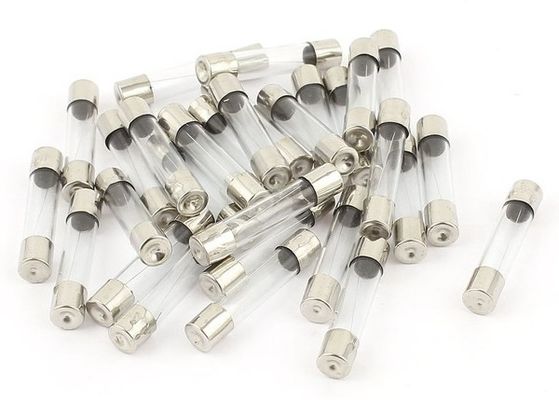

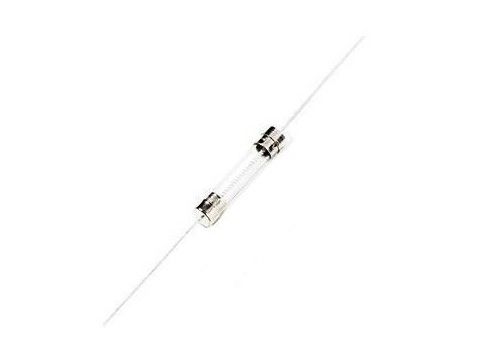

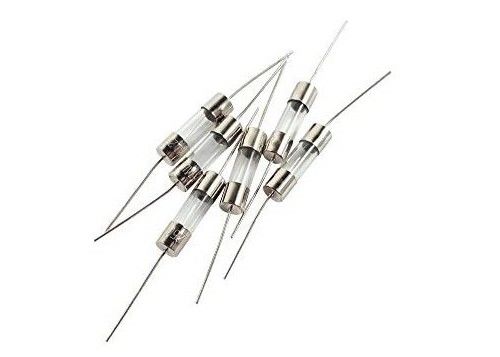

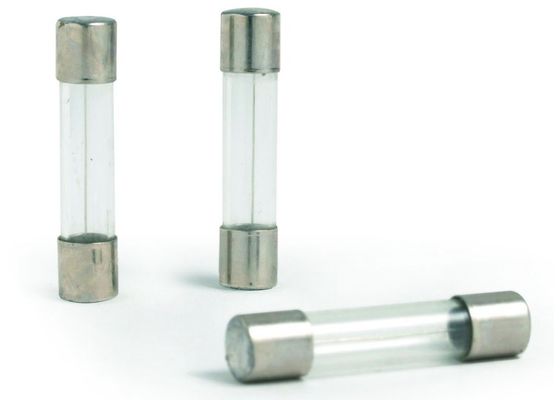

Photos réelles du produit



fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 3

fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 4

fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 5

fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 6fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 7

fusible temporaire rapide 6.3Amp 250VAC 125VAC de tube de verre de voiture de coup rapide de 6.35x30mm pour l'agrafe intégrée de support de fusible de bâti de carte PCB 8





Comment sélectionner le fusible?



Les fusibles sont des dispositifs de protection contre les surtensions qui servent à trois fins principales: - prévenir les dommages aux équipements électroniques et électriques. - assurer la sécurité des utilisateurs et du personnel des équipements.- Pour isoler les sous-systèmes du système principal après une surtensionLes fusibles sont conçus pour permettre aux courants électriques de circuler en toute sécurité pendant le fonctionnement normal, mais s'ouvriront rapidement en cas de surtension.





Les surtensions



Il existe généralement deux types de surcourants: les courts-circuits et les surcharges.

Une surcharge est tout courant circulant dans le circuit normal qui est supérieur au courant de pleine charge normal du circuit.

Un court-circuit est un surcourant qui dépasse largement le courant normal de pleine charge du circuit.un court-circuit quitte la trajectoire de transport du courant normal du circuit et prend un "raccourci" autour de la charge et de retour à la source d'alimentation.

Les composants et les équipements peuvent être gravement endommagés par les deux types de surcourants.les équipements et les personnes lorsque des surtensions se produisent.





Caractéristiques du fusible



Les fusibles sont classés selon les différentes caractéristiques du fusible.

- Taille physique

- Des cotes interrompues

- La construction

- Vitesse d'ouverture

- Éléments électriques

- Approbation par l'agence de sécurité





Taille physique



Les fusibles électroniques sont disponibles dans une variété de tailles et de formes selon les applications prédéterminées par l'utilisateur. Les tailles de fusibles les plus populaires comprennent 1/4" x 1 1/4" (6,3 x 32,1 mm), 5 x 20 mm, 5 x 15 mm,13/32 "x 1 1/2" (10.3 x 38 mm) ainsi que des fusibles à usage spécial tels que les fusibles de montage de surface, les fusibles d'indication de télécommunications et les fusibles de type automobile.





Construction



Les fusibles électroniques sont construits avec de nombreux types de matériaux différents.les matériaux plus résistants tels que les tubes en céramique ou en verre doivent être utilisés.Les boîtiers en plastique sont généralement utilisés dans la construction de fusibles automobiles basse tension.





Rating électrique



Généralement, chaque fusible a deux niveaux électriques différents:

Voltage et courant.





Rating de la tension



La tension nominale d'un fusible désigne la tension maximale à laquelle un fusible peut être soumis pour un fonctionnement sûr.Les fusibles sont généralement marqués pour la tension A/C, mais peuvent également porter une tension nominale D/C.





Notation actuelle



La valeur de courant d'un fusible doit être sélectionnée de manière à protéger adéquatement un circuit sans provoquer d'ouvertures "nuisibles".les fusibles doivent être sélectionnés à 125% du courant RMS ou CC du circuit à 25°C à l'état d'équilibre. Des températures ambiantes plus élevées peuvent provoquer l'ouverture prématurée du fusible; il peut donc être nécessaire de dé-rating le fusible dans ces applications..

Il faut également tenir compte des circuits présentant un potentiel de "courants d'entrée".Cette accélération peut être plusieurs fois supérieure aux ampères normaux du circuit à pleine chargeLes fusibles à retard de temps doivent être sélectionnés pour ces applications.





Rating d'interruption (courant de rupture)



La valeur nominale d'interruption du fusible est le courant maximal que le fusible peut ouvrir en toute sécurité à la tension nominale sans rompre le boîtier du fusible.Les matériaux plus résistants tels que la céramique ou la mélamine de verre offrent les capacités d'interruption les plus élevées..





Vitesse d'ouverture



Lors de la spécification des fusibles, une attention particulière doit être accordée à la protection des autres éléments du circuit.plus la protection sera nécessaire pour une protection adéquate des composantsLes fusibles à action rapide offrent une meilleure protection, mais peuvent ne pas convenir pour les circuits avec des courants de course.Les circuits avec des courants d'entrée doivent être protégés par des fusibles à retard de temps pour éviter les ouvertures gênantes..





Approbation par l'agence



Les agences de sécurité mondiales, telles que Underwriter's Labs (UL), fournissent des spécifications d'essai et testent les fusibles et les accessoires de fusibles dans le cadre de ces spécifications.Chaque agence mondiale de sécurité aura ses propres spécifications (telles que les spécifications d'essai utilisées pour tester les fusibles de 5 x 20 mm).

Si une spécification d'essai est disponible et que le fusible réussit ces essais, le fusible sera inscrit dans cette norme.le fusible peut encore être testé (en utilisant les spécifications du fabricant) par U.L. mais recevra une reconnaissance UL plutôt qu'une inscription UL.

La Commission électrotechnique internationale (CEI) rédige les normes suivies par de nombreux pays européens et asiatiques.Les fusibles classés UL/CSA et IEC ne sont pas caractéristiquement interchangeables.





Montage du fusible



Tous les fusibles doivent être montés dans un circuit soit en les soudant directement sur une carte de circuit imprimé (PCB), soit en utilisant un support de fusible ou des pinces à fusible.La soudure directe des fusibles sur un PCB permet une certaine réduction des coûts, tandis que l'utilisation de supports ou de pinces permet des remplacements de champVeuillez consulter l'usine OptiFuse pour les spécifications de soudage direct.
