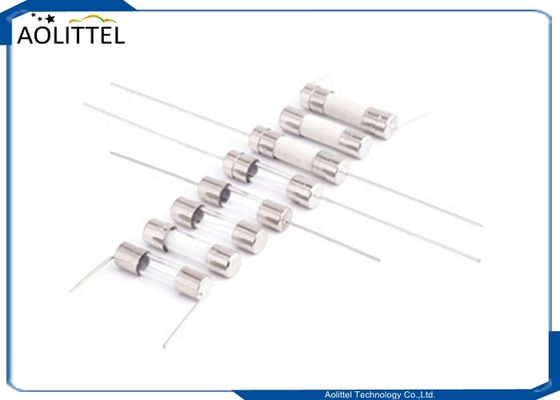

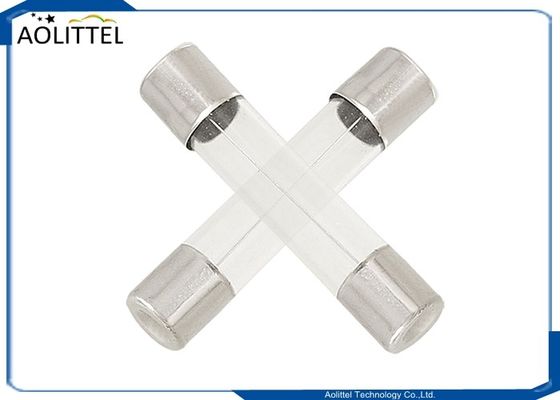

UL cUL Liste 3AB 3AG 6.3x32mm Fuseaux à cartouche à action rapide 5A AC 250V 125V Fuseau à tubes de verre 6.250MFC1500A
Définition
Le fusible à action rapide 6.250MFC résout un large éventail d'applications tout en offrant des performances fiables et une protection de circuit rentable.
Caractéristiques
Conformément à la norme UL 248-14

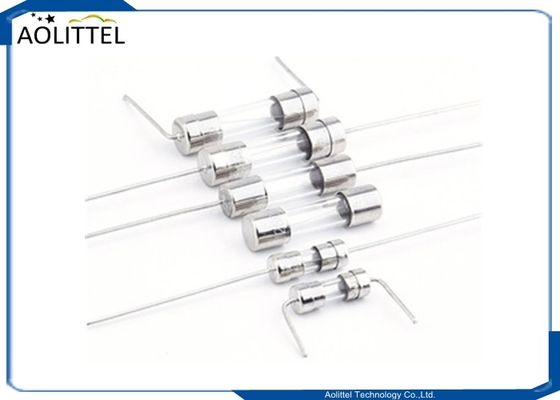

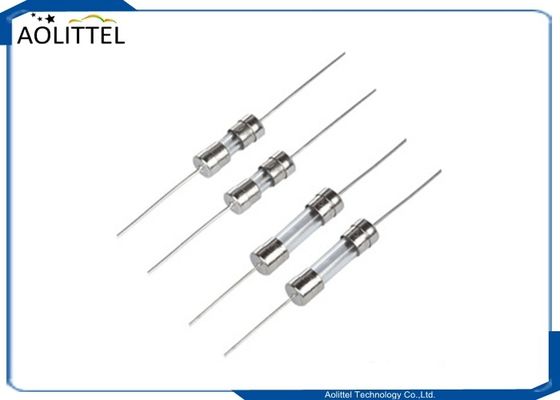

Disponible en cartouche et en plomb axial et avec différentes dimensions de formage
Conforme à la directive RoHS et sans plomb
Certifications
| Rating de la tension |
Agence |
Plage d'ampères |
Numéro du dossier de l'agence |
| Pour les appareils à commande numérique |
L.U. |
100mA ~ 30A |
E340427: |
| C-UL |
100mA ~ 30A |
E340427: |
Spécification
A signifie 250V, B signifie 125V.
| Catalogue |
Ampères |
Voltage |
Déchirure |
Fusion de l'eau |
| Je ne veux pas. |
Rating |
Rating |
Capacité |
Pour l'exécution de l'exécution de l'exécution de l'exécution de l'exécution de l'exécution de l'exécution |
| 6.250MFC0100A/B. Pour les appareils à commande électrique |
100 mA |
250 V ou 125 V |
Les caractéristiques suivantes sont utilisées:
"Télécommunications électroniques" comprenant les suivantes:
100A@250V AC (1,25A à 3,5A);
200A@250V CA (4A à 10A).
|
0.003 |
| 6.250MFC0160A/B. Pour les pièces détachées |
160 mA |
250 V ou 125 V |
0.008 |
| 6.250MFC0200A/B. Pour les appareils à commande électrique |
200 mA |
250 V ou 125 V |
0.02 |
| 6.250MFC0250A/B. Pour les appareils à commande électronique |
250 mA |
250 V ou 125 V |
0.026 |
| 6.250MFC0300A/B. Pour les appareils à commande électrique |
300 mA |
250 V ou 125 V |
0.047 |
| 6.250MFC0315A/B. Pour les appareils à commande électrique |
315 mA |
250 V ou 125 V |
0.055 |
| 6.250MFC0350A/B. Pour les appareils à commande électrique |
350 mA |
250 V ou 125 V |
0.072 |
| 6.250MFC0400A/B. Pour les appareils à commande électrique |
400 mA |
250 V ou 125 V |
0.1 |
| 6.250MFC0500A/B. Pour les appareils à commande électrique |
500 mA |
250 V ou 125 V |
0.16 |
| 6.250MFC0600A/B. Pour les appareils à commande électrique |
600 mA |
250 V ou 125 V |
0.25 |
| 6.250MFC0630A/B. Pour les appareils à combustion |
630 mA |
250 V ou 125 V |
0.28 |
| 6.250MFC0750A/B. Pour les appareils à commande électrique |
750 mA |
250 V ou 125 V |
0.49 |
| 6.250MFC0800A/B. Pour les pièces détachées |
800 mA |
250 V ou 125 V |
0.6 |
| 6.250MFC1100A/B. Pour les appareils à commande électrique |
1A |
250 V ou 125 V |
0.8 |
| 6.250MFC1125A/B. Pour les pièces détachées |
1.25A |
250 V ou 125 V |
1.6 |
| 6.250MFC1150A/B. Pour les pièces de rechange |
1.5A |
250 V ou 125 V |
2.5 |
| 6.250MFC1160A/B. Pour les pièces de rechange |
1.6A |
250 V ou 125 V |
3.2 |
| 6.250MFC1200A/B. Pour les pièces détachées |
2A |
250 V ou 125 V |
5.6 |
| 6.250MFC1250A/B. Pour les pièces de rechange |
2.5A |
250 V ou 125 V |
7.6 |
| 6.250MFC1300A/B. Pour les appareils à commande électrique |
3A |
250 V ou 125 V |
14 |
| 6.250MFC1315A/B. Pour les appareils à commande électrique |
3.15A |
250 V ou 125 V |
19 |
| 6.250MFC1350A/B. Pour les appareils à commande électrique |
3.5A |
250 V ou 125 V |
20 |
| 6.250MFC1400A/B. Pour les appareils à commande électrique |
4A |
250 V ou 125 V |
25 |
| 6.250MFC1500A/B. Pour les pièces de rechange |
5A |
250 V ou 125 V |
42 |
| 6.250MFC1600A/B. Pour les appareils à commande électrique |
6A |
250 V ou 125 V |
80 |
| 6.250MFC1630A/B. Pour les appareils à commande électrique |
6.3A |
250 V ou 125 V |
96 |
| 6.250MFC1800A/B. Pour les pièces de rechange |
8A |
250 V ou 125 V |
200 |
| 6.250MFC2100A/B. Pour les appareils à commande électrique |
10A |
250 V ou 125 V |
320 |
| 6.250MFC2120A/B. Pour les appareils à commande électrique |
12A |
250 V ou 125 V |
470 |
| 6.250MFC2150A/B. Pour les appareils à commande électrique |
15A |
250 V ou 125 V |
650 |
| 6.250MFC2200A/B. Pour les appareils à commande électrique |
20A |
250 V ou 125 V |
870 |
| 6.250MFC2250A/B. Pour les appareils à commande électrique |
25A |
250 V ou 125 V |
1320 |
| 6.250MFC2300A/B. Pour les appareils à commande électrique |
30A |
250 V ou 125 V |
1820 |
Dimension et matériau
Unité: mm
| Je ne veux pas. |
Nom de la partie |
Matériel |
| 1 |
Le plafond |
D'une épaisseur n'excédant pas 1 mm |
| 2 |
Corps |
Tubes en verre |
| 3 |
Élément de fusible |
Alliage |
Caractéristiques de fonctionnement
| Pourcentage d'ampère nominal ((In) |
Le temps du souffle |
| 100%* Dans |
4 heures Min |
| 135%* Dans |
1 heure maximum |
| 200%* Dans |
60 secondes maximum |
Rating d'interruption
Capacité de rupture:
"Précédent de fabrication" désigne un procédé de fabrication qui permet de produire des produits de fabrication qui sont fabriqués à partir d'un matériau ou d'un matériau.
35A à 250V CA (6,250MFC dans la plage 100mA~1A);
100 A à 250 V CA (6,250 MFC dans la plage 1,25 A à 3,5 A);
200 A à 250 V CA (6,250 MFC dans la plage 4A ~ 10A).
Paramètres de soudure recommandés
Paramètres d'une onde:
Température du pot de soudure: 260°C maximum
Temps de séjour de la soudure: 2 à 5 s
B Paramètres de la soudure à la main:
Température du fer de soudure: 350 ± 5 °C
Temps de chauffage: 5 s maximum
Quantité d'emballage
En vrac 200 pièces par sac poly; 10 sacs poly par boîte intérieure; 4 boîtes intérieures par carton extérieur
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à:
Carton extérieur : L390±5 * W240±5 * H250±5 mm
